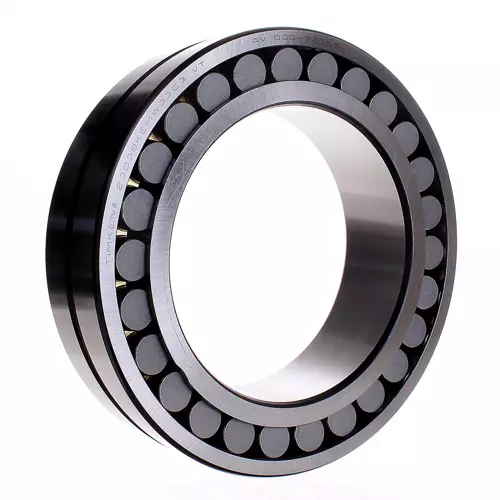

TIMKEN 23038EMW33C3轴承尺寸、参数、图纸、互换、价格
2
3
0
3
8
E
M
W
3
3
C
3
2：调心滚子轴承
3：宽度系列：3系列
0：直径系列：0系列
38：公称内径代号，内径：190 mm
E：内部结构优化，负载能力提升
M：滚子引导，机加工黄铜保持架
W33：轴承外圈带油槽和三个润滑油孔
C3：C3 游隙（大于 CN 游隙）
2：
调心滚子轴承
3：
宽度系列：3系列
0：
直径系列：0系列
38：
公称内径代号，内径：190 mm
E：
内部结构优化，负载能力提升
M：
滚子引导，机加工黄铜保持架
W33：
轴承外圈带油槽和三个润滑油孔
C3：
C3 游隙（大于 CN 游隙）
| 技术规格 | |
| 设计单元 | 公制 |
| d - 内径 | 190 mm |
| 轴承重量 |
17.8 Kg 39.2 lb |
| 保持架型式 | EM |
| 保持架材质 | 黄铜 |
| 替代部分 | 23038YMW33C3 |
| 尺寸规格 | |
| D - 外径 |
290 mm 11.4173 in |
| B” - 内圈宽度 |
75 mm 2.9528 in |
| B - 外圈宽度 |
75 mm 2.9528 in |
| 支座和圆角尺寸 | |
| R - 内圈倒角半径ˡ¹ˡ |
2 mm 0.080 in |
| r - 外圈倒角半径ˡ²ˡ |
2 mm 0.08 in |
| da - 内圈背衬直径 |
214.000 mm 8.400 in |
| Da - 外圈背衬直径 |
270 mm 10.600 in |
| 基本额定负荷 | |
| C₀ - 静态径向载荷额定值 |
1580000 N 355000 lbf |
| C₁₍₂₎ - 动态径向载荷额定值（双列） |
1060000 N 239000 lbf |
| 系数 | |
| e - ISO标准系数ˡ³ˡ | 0.23 |
| Y₀ - ISO标准系数ˡ⁴ˡ | 2.93 |
| Y₁ - ISO标准系数ˡ⁵ˡ | 3 |
| Y₂ - ISO标准系数ˡ⁶ˡ | 4.47 |
| 参考额定转速（脂润滑） | 1600 rpm |
| 参考额定转速（油润滑）ˡ⁷ˡ | 1900 rpm |
| Cg - 几何因子ˡ⁸ˡ | 0.1001 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 23038EMW33轴承 | ￥2108.88元 | - | 12 |
| TIMKEN 23038KEMW33轴承 | ￥2331.6元 | - | 10 |
| TIMKEN 23038KEMW33C3轴承 | ￥2357.12元 | - | 10 |
| TIMKEN 23038EMW33C3轴承 | ￥3112.28元 | - | 13 |
