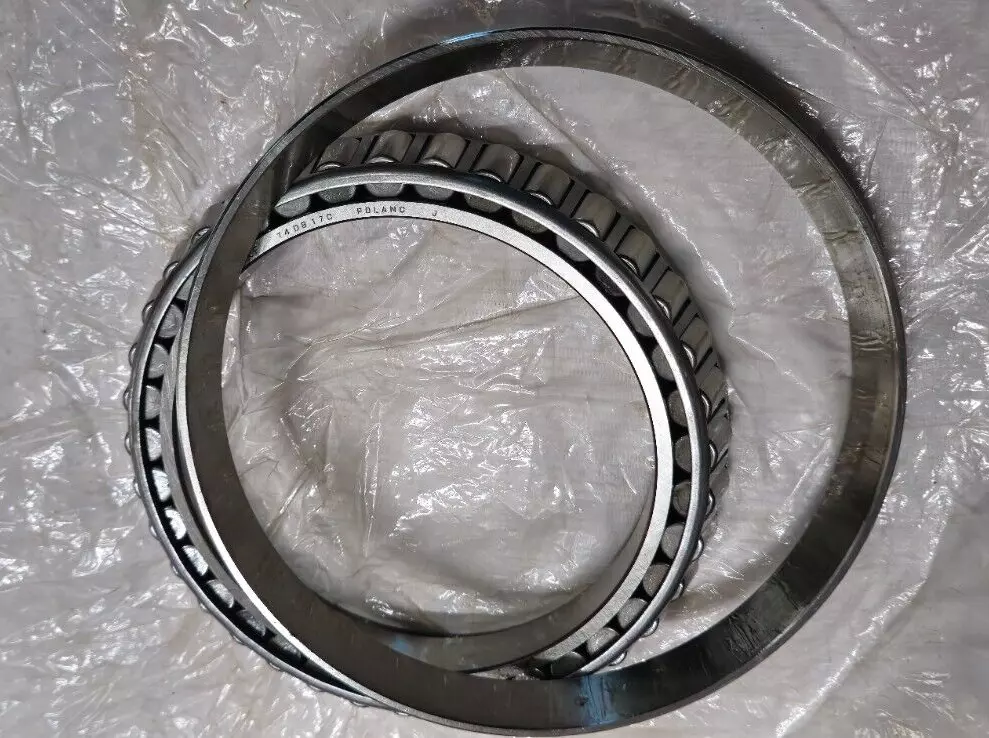

SKF T4DB170轴承尺寸、参数、图纸、互换、价格
T
4
D
B
1
7
0
T：公制轴承，符合 ISO 355 标准
4DB：尺寸系列：4DB
170：内径：170 mm
T：
公制轴承，符合 ISO 355 标准
4DB：
尺寸系列：4DB
170：
内径：170 mm
| 尺寸系列 | 4DB |
| 内径 | d | 170mm |
| 外径 | D | 230mm |
| 轴承总宽度 | T | 32mm |
| 内圈肩部直径 | d₁ ≈ | 197.5mm |
| 内圈宽度 | B | 30mm |
| 外圈宽度 | C | 23mm |
| 内圈内半径 | r₁,₂ min. | 3mm |
| 外圈内半径 | r₃,₄ min. | 3mm |
| 距离压力点 | a | 44.295mm |
| 轴挡肩直径 | dₐ max. | 182mm |
| 轴挡肩直径 | db min. | 184.5mm |
| 轴承座挡肩尺寸 | Dₐ min. | 215mm |
| 轴承座挡肩尺寸 | Dₐ max. | 216mm |
| 轴承座挡肩尺寸 | Db min. | 223mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 6mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 9mm |
| 倒角半径 | rₐ max. | 3mm |
| 倒角半径 | rb max. | 3mm |
| 基本额定动载 | 307kN |
| 基本额定静载荷 | 440kN |
| 疲劳载荷限值 | 43kN |
| 参考转速 | 2000r/min |
| 极限转速 | 2600r/min |
| 计算系数 | 0.46 |
| 计算系数 | 1.3 |
| 计算系数 | 0.7 |
| 轴承重量 | 3.44kg |
