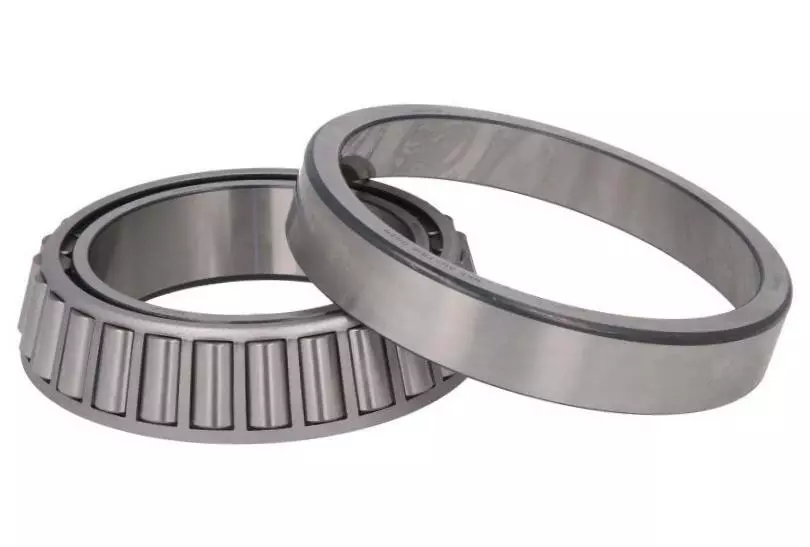

SKF 32934轴承尺寸、参数、图纸、互换、价格
3
2
9
3
4
3：圆锥滚子轴承
2：宽度系列：2系列
9：尺寸系列：9系列
34：内径：170 mm
3：
圆锥滚子轴承
2：
宽度系列：2系列
9：
尺寸系列：9系列
34：
内径：170 mm
| 尺寸系列 | 3DC |
| 内径 | d | 170mm |
| 外径 | D | 230mm |
| 轴承总宽度 | T | 38mm |
| 内圈肩部直径 | d₁ ≈ | 200mm |
| 内圈宽度 | B | 38mm |
| 外圈宽度 | C | 30mm |
| 内圈内半径 | r₁,₂ min. | 2.5mm |
| 外圈内半径 | r₃,₄ min. | 2mm |
| 距离压力点 | a | 41.847mm |
| 轴挡肩直径 | dₐ max. | 183mm |
| 轴挡肩直径 | db min. | 183.5mm |
| 轴承座挡肩尺寸 | Dₐ min. | 213mm |
| 轴承座挡肩尺寸 | Dₐ max. | 218mm |
| 轴承座挡肩尺寸 | Db min. | 222mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 7mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 8mm |
| 倒角半径 | rₐ max. | 2.5mm |
| 倒角半径 | rb max. | 2mm |
| 基本额定动载 | 351kN |
| 基本额定静载荷 | 585kN |
| 疲劳载荷限值 | 55kN |
| 参考转速 | 2000r/min |
| 极限转速 | 2400r/min |
| 计算系数 | 0.37 |
| 计算系数 | 1.6 |
| 计算系数 | 0.9 |
| 轴承重量 | 4.48kg |
