SKF S7014ACE/P4A轴承尺寸、参数、图纸、互换、价格

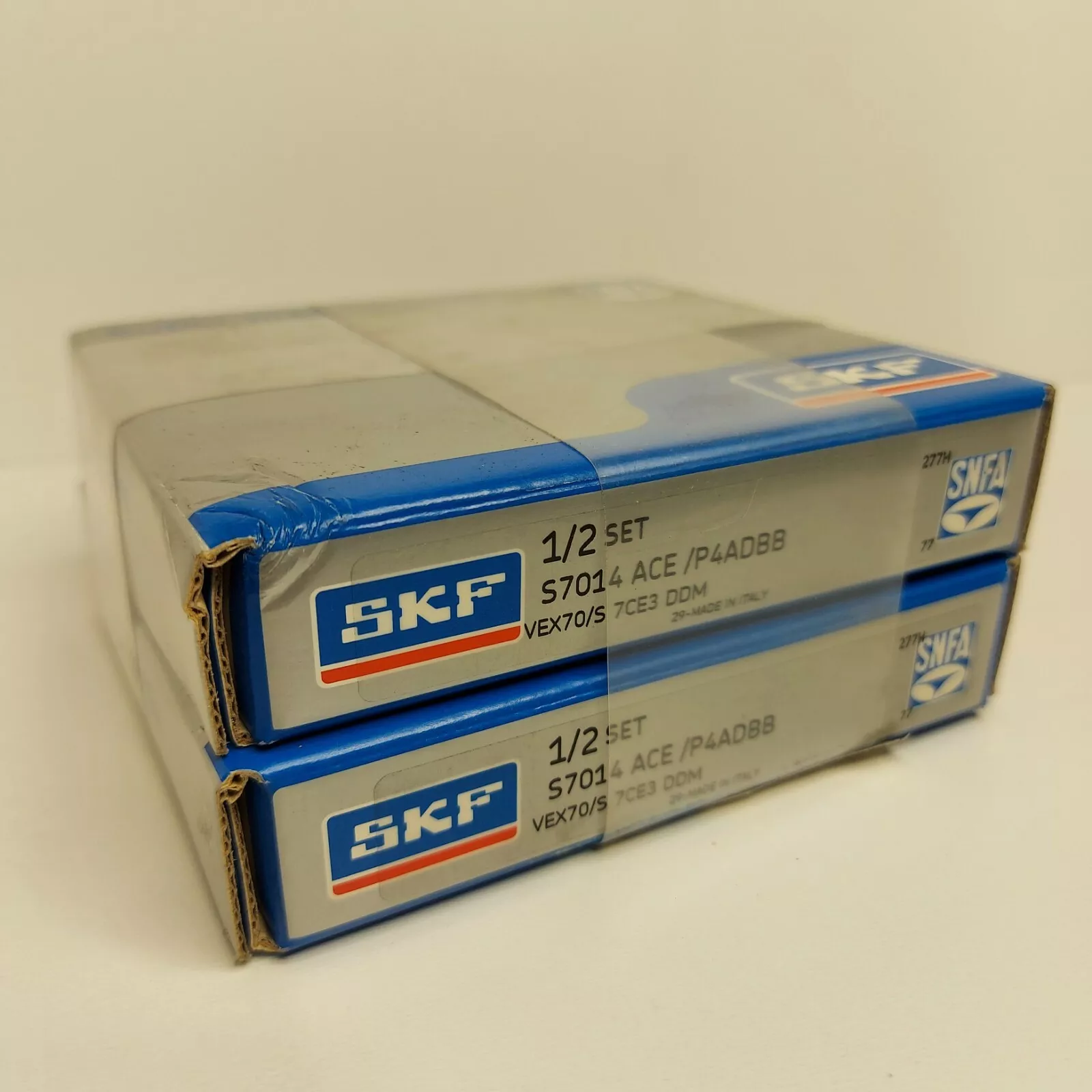

SKF S7014ACE/P4A轴承
更新日期：2024-12-14 16:01:35
市场价：￥9828元（非销售价）
库存：1套
SKF S7014ACE/P4A轴承属于超精密角接触球轴承，内径：70 mm，外径：110 mm，宽度：20 mm，内圈肩部直径（最大侧面）：84.3 mm，内圈肩部直径（最小侧面）：81.6 mm，外圈肩部凹槽直径（最大侧面）：98.6 mm，内圈最大侧面倒角尺寸（min.）：1.1 mm，外圈-最小侧面倒角尺寸（min.）：0.6 mm，距离压力点：31.2 mm。
前缀列表：【S：密封型】。后缀列表：【ACE：25° 接触角，高转速，E型设计】【/：分隔符】【P4A：尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
S
7
0
1
4
A
C
E
/
P
4
A
S：密封型
7：超精密角接触球轴承
0：尺寸系列：10系列
14：内径：70 mm
ACE：25° 接触角，高转速，E型设计
/：分隔符
P4A：尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
S：
密封型
7：
超精密角接触球轴承
0：
尺寸系列：10系列
14：
内径：70 mm
ACE：
25° 接触角，高转速，E型设计
/：
分隔符
P4A：
尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
| 内径 | d | 70mm |
| 外径 | D | 110mm |
| 宽度 | B | 20mm |
| 内圈肩部直径（最大侧面） | d₁ | 84.3mm |
| 内圈肩部直径（最小侧面） | d₂ | 81.6mm |
| 外圈肩部凹槽直径（最大侧面） | D₂ | 98.6mm |
| 内圈最大侧面倒角尺寸 | r₁,₂ min. | 1.1mm |
| 外圈-最小侧面倒角尺寸 | r₃,₄ min. | 0.6mm |
| 距离压力点 | a | 31.2mm |
| 轴挡肩直径 | dₐ min. | 76mm |
| 轴挡肩直径 | dₐ max. | 83.5mm |
| 轴挡肩直径 | db min. | 76mm |
| 轴挡肩直径 | db max. | 80.8mm |
| 轴承座挡肩尺寸 | Dₐ max. | 104mm |
| 轴承座挡肩尺寸 | Db max. | 105.8mm |
| 倒角半径 | rₐ max. | 1mm |
| 倒角半径 | rb max. | 0.6mm |
| 基本额定动载 | 22.5kN |
| 基本额定静载荷 | 17.3kN |
| 疲劳载荷限值 | 0.735kN |
| 润滑脂润滑可达转速 | 15500r/min |
| 接触角 | 25° |
| 球直径 | 9.525mm |
| 页数 | 25 |
| 轴承重量 | 0.64kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF S7014 ACE/HCP4AQBCA轴承 | ￥10434.06元 | - | 1 |
