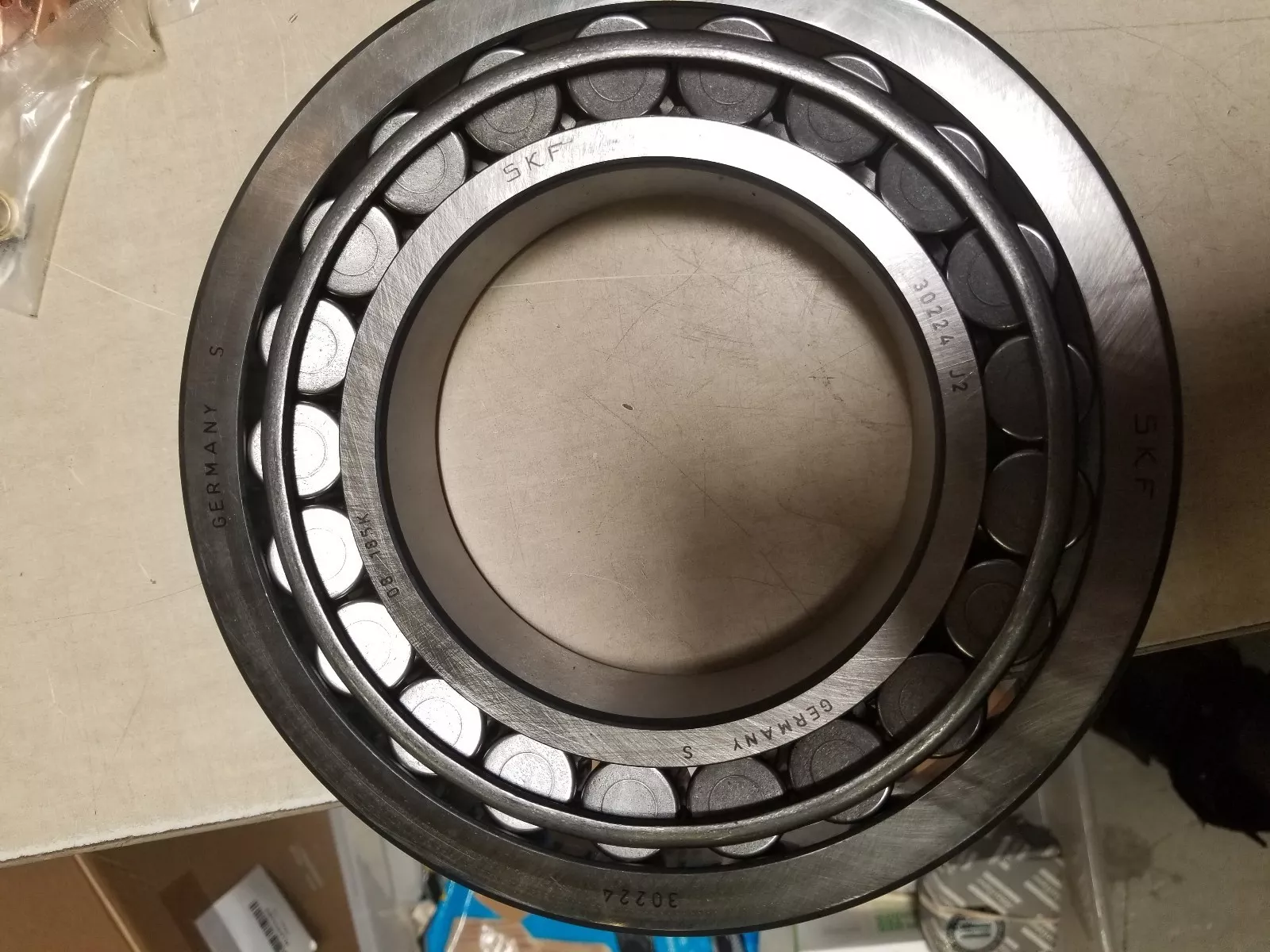

SKF 30224轴承尺寸、参数、图纸、互换、价格
3
0
2
2
4
3：圆锥滚子轴承
0：宽度系列：0系列
2：尺寸系列：2系列
24：内径：120 mm
3：
圆锥滚子轴承
0：
宽度系列：0系列
2：
尺寸系列：2系列
24：
内径：120 mm
| 尺寸系列 | 4FB |
| 内径 | d | 120mm |
| 外径 | D | 215mm |
| 轴承总宽度 | T | 43.5mm |
| 内圈肩部直径 | d₁ ≈ | 161.77mm |
| 内圈宽度 | B | 40mm |
| 外圈宽度 | C | 34mm |
| 内圈内半径 | r₁,₂ min. | 3mm |
| 外圈内半径 | r₃,₄ min. | 2.5mm |
| 距离压力点 | a | 42.707mm |
| 轴挡肩直径 | dₐ max. | 141mm |
| 轴挡肩直径 | db min. | 134mm |
| 轴承座挡肩尺寸 | Dₐ min. | 187mm |
| 轴承座挡肩尺寸 | Dₐ max. | 203mm |
| 轴承座挡肩尺寸 | Db min. | 201mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 6mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 9.5mm |
| 倒角半径 | rₐ max. | 3mm |
| 倒角半径 | rb max. | 2.5mm |
| 基本额定动载 | 417kN |
| 基本额定静载荷 | 465kN |
| 疲劳载荷限值 | 49kN |
| 参考转速 | 2400r/min |
| 极限转速 | 3000r/min |
| 计算系数 | 0.43 |
| 计算系数 | 1.4 |
| 计算系数 | 0.8 |
| 轴承重量 | 6.13kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF 30224/VA0213轴承 | ￥1246.7元 | - | 10 |
| SKF 30224/L4B轴承，货期1-3周 | ￥2752.1元 | - | 7 |
| SKF 30224J2/DF轴承 | ￥5899.4元 | - | 1 |
| SKF 30224/DF轴承，货期1-3周 | ￥15111.2元 | - | 7 |
