SKF BTW80CTN9/SP轴承尺寸、参数、图纸、互换、价格

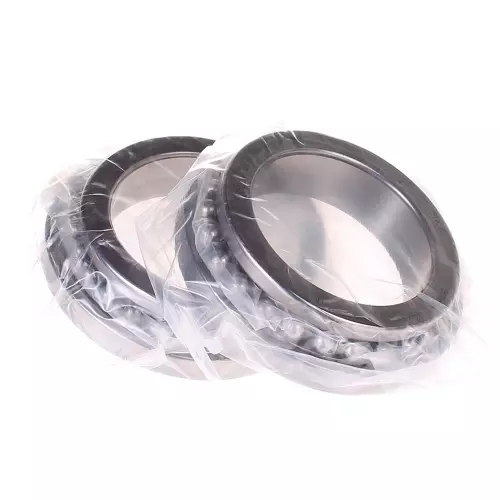

SKF BTW80CTN9/SP轴承
更新日期：2024-12-20 10:26:19
市场价：￥5175.54元（非销售价）
库存：3套
SKF BTW80CTN9/SP轴承属于超精密双向角接触推力球轴承，内径：80 mm，外径：125 mm，高度：54 mm，轴圈肩部直径（高肩）：106.2 mm，双座圈高度：27 mm，轴圈倒角半径（min.）：1.1 mm，最小座圈倒角半径（min.）：0.6 mm。
前缀列表：【BTW：双向推力角接触球轴承的基本型号】。后缀列表：【C：60° 接触角】【TN9：双面玻璃纤维增强聚酰胺 66 保持架，卡式（BTW 系列），窗式（BTM 系列），滚珠定心】【/：分隔符】【SP：尺寸精度与 P5 级相近，运行精度超过 P4 级（只适用于 BTW 系列轴承）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
B
T
W
8
0
C
T
N
9
/
S
P
BTW：双向推力角接触球轴承的基本型号
80：内径：80 mm
C：60° 接触角
TN9：双面玻璃纤维增强聚酰胺 66 保持架，卡式（BTW 系列），窗式（BTM 系列），滚珠定心
/：分隔符
SP：尺寸精度与 P5 级相近，运行精度超过 P4 级（只适用于 BTW 系列轴承）
BTW：
双向推力角接触球轴承的基本型号
80：
内径：80 mm
C：
60° 接触角
TN9：
双面玻璃纤维增强聚酰胺 66 保持架，卡式（BTW 系列），窗式（BTM 系列），滚珠定心
/：
分隔符
SP：
尺寸精度与 P5 级相近，运行精度超过 P4 级（只适用于 BTW 系列轴承）
| 内径 | d | 80mm |
| 外径 | D | 125mm |
| 高度 | H | 54mm |
| 轴圈肩部直径（高肩） | d₁ | 106.2mm |
| 双座圈高度 | 2C | 27mm |
| 轴圈倒角半径 | r₁,₂ min. | 1.1mm |
| 最小座圈倒角半径 | r₃,₄ min. | 0.6mm |
| 轴挡肩直径 | dₐ min. | 97mm |
| 轴挡肩直径 | Dₐ min. | 117.3mm |
| 轴承座挡肩尺寸 | Dₐ max. | 119mm |
| 倒角半径 | rₐ max. | 1mm |
| 倒角半径 | rb max. | 0.6mm |
| 基本额定动载 | 47.5kN |
| 基本额定静载荷 | 140kN |
| 疲劳载荷限值 | 6.55kN |
| 润滑脂润滑可达转速 | 5600r/min |
| 油气润滑法可达转速 | 6700r/min |
| 接触角 | 60° |
| 预紧 | 575N |
| 轴向静刚度 | 735N/µm |
| 参考润滑脂量 | 10.6cm³ |
| 轴承重量 | 1.95kg |
