SKF BTW100CTN9/SP轴承尺寸、参数、图纸、互换、价格

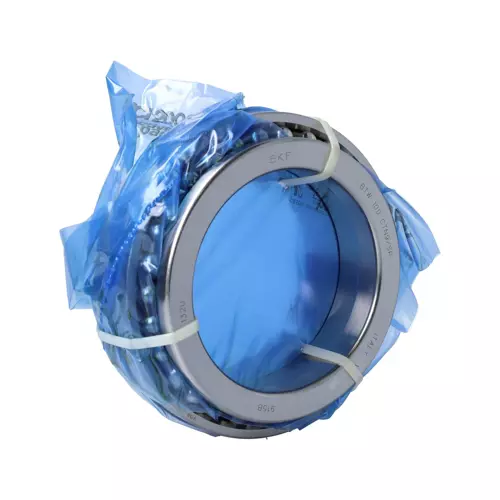

SKF BTW100CTN9/SP轴承
更新日期：2024-12-20 10:20:13
市场价：￥4387.32元（非销售价）
库存：21套
SKF BTW100CTN9/SP轴承属于超精密双向角接触推力球轴承，内径：100 mm，外径：150 mm，高度：60 mm，轴圈肩部直径（高肩）：128.9 mm，双座圈高度：30 mm，轴圈倒角半径（min.）：1.5 mm，最小座圈倒角半径（min.）：0.6 mm。
前缀列表：【BTW：双向推力角接触球轴承的基本型号】。后缀列表：【C：60° 接触角】【TN9：双面玻璃纤维增强聚酰胺 66 保持架，卡式（BTW 系列），窗式（BTM 系列），滚珠定心】【/：分隔符】【SP：尺寸精度与 P5 级相近，运行精度超过 P4 级（只适用于 BTW 系列轴承）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
B
T
W
1
0
0
C
T
N
9
/
S
P
BTW：双向推力角接触球轴承的基本型号
100：内径：100 mm
C：60° 接触角
TN9：双面玻璃纤维增强聚酰胺 66 保持架，卡式（BTW 系列），窗式（BTM 系列），滚珠定心
/：分隔符
SP：尺寸精度与 P5 级相近，运行精度超过 P4 级（只适用于 BTW 系列轴承）
BTW：
双向推力角接触球轴承的基本型号
100：
内径：100 mm
C：
60° 接触角
TN9：
双面玻璃纤维增强聚酰胺 66 保持架，卡式（BTW 系列），窗式（BTM 系列），滚珠定心
/：
分隔符
SP：
尺寸精度与 P5 级相近，运行精度超过 P4 级（只适用于 BTW 系列轴承）
| 内径 | d | 100mm |
| 外径 | D | 150mm |
| 高度 | H | 60mm |
| 轴圈肩部直径（高肩） | d₁ | 128.9mm |
| 双座圈高度 | 2C | 30mm |
| 轴圈倒角半径 | r₁,₂ min. | 1.5mm |
| 最小座圈倒角半径 | r₃,₄ min. | 0.6mm |
| 轴挡肩直径 | dₐ min. | 119mm |
| 轴挡肩直径 | Dₐ min. | 140.9mm |
| 轴承座挡肩尺寸 | Dₐ max. | 142mm |
| 倒角半径 | rₐ max. | 1.5mm |
| 倒角半径 | rb max. | 0.6mm |
| 基本额定动载 | 59.2kN |
| 基本额定静载荷 | 193kN |
| 疲劳载荷限值 | 8.15kN |
| 润滑脂润滑可达转速 | 5000r/min |
| 油气润滑法可达转速 | 6000r/min |
| 接触角 | 60° |
| 预紧 | 690N |
| 轴向静刚度 | 880N/µm |
| 参考润滑脂量 | 15.7cm³ |
| 轴承重量 | 2.97kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF BTW 100 CTN9/SPW33轴承 | ￥4095元 | - | 1 |
| SKF BTW100CTN9/SPVQ721轴承 | ￥4893.53元 | - | 1 |
