SKF BMO-6204/048S2/UA108A轴承尺寸、参数、图纸、互换、价格

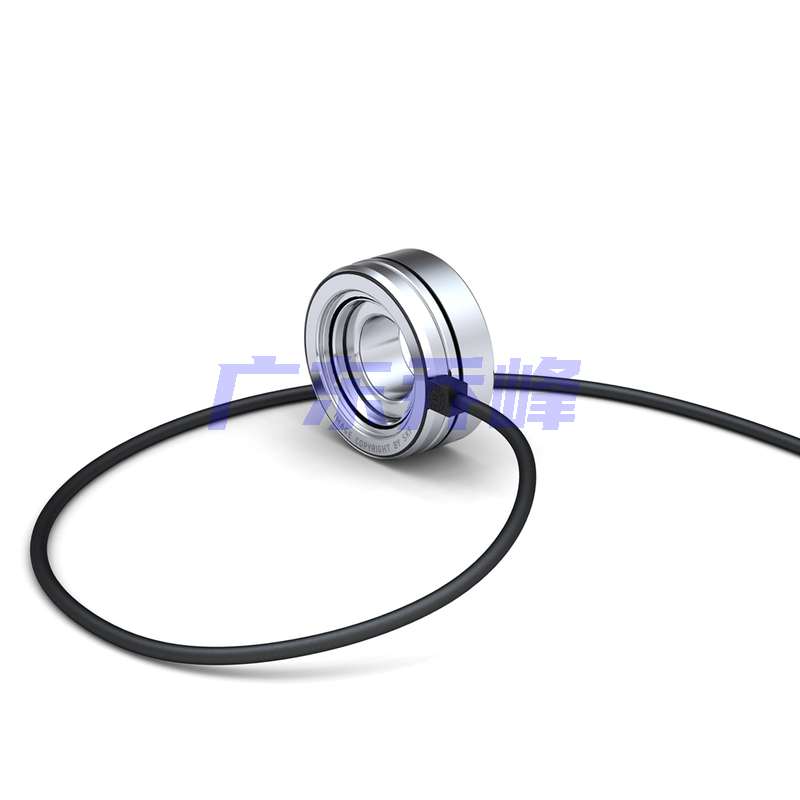

SKF BMO-6204/048S2/UA108A轴承
更新日期：2026.04.26
SKF BMO-6204/048S2/UA108A轴承属于电机编码器轴承单元，孔径：20 mm，轴承外径：47 mm，传感器轴承单元宽度：20.2 mm，轴承部件宽度：14 mm，内圈肩部直径（≈）：28.8 mm，内径传感器：28.69 mm，外圈凹槽直径（≈）：40.6 mm，外径传感器：46.56 mm，外圈止动环槽直径：44.6 mm，外圈侧面-止动环槽的距离：2.46 mm。
前缀列表：【BMO-：电机编码器轴承单元 BMO 系列】。后缀列表：【/048：48 次数字脉冲/转】【S2：两个信号】【/U：全球销售】【A：冲压钢保持架，钢球引导】【108A：AMP Superseal™ 接头】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
B
M
O
-
6
2
0
4
/
0
4
8
S
2
/
U
A
1
0
8
A
BMO-：电机编码器轴承单元 BMO 系列
6：深沟球轴承
2：尺寸系列：02系列
04：内径：20 mm
/048：48 次数字脉冲/转
S2：两个信号
/U：全球销售
A：冲压钢保持架，钢球引导
108A：AMP Superseal™ 接头
BMO-：
电机编码器轴承单元 BMO 系列
6：
深沟球轴承
2：
尺寸系列：02系列
04：
内径：20 mm
/048：
48 次数字脉冲/转
S2：
两个信号
/U：
全球销售
A：
冲压钢保持架，钢球引导
108A：
AMP Superseal™ 接头
| 孔径 | d | 20mm |
| 轴承外径 | D | 47mm |
| 传感器轴承单元宽度 | B₁ | 20.2mm |
| 轴承部件宽度 | B | 14mm |
| 内圈肩部直径 | d₁ ≈ | 28.8mm |
| 内径传感器 | d₂ | 28.69mm |
| 外圈凹槽直径 | D₁ ≈ | 40.6mm |
| 外径传感器 | D₂ | 46.56mm |
| 外圈止动环槽直径 | D₃ | 44.6mm |
| 外圈侧面-止动环槽的距离 | C | 2.46mm |
| 外圈槽宽 | b | 1.35mm |
| 止动环槽底部半径 | r₀ | 0.4mm |
| 倒角尺寸 | r₁,₂ min. | 1mm |
| 电缆长度 | L | 534mm |
| 线缆长度公差 L | 线缆长度公差 L ± | 10mm |
| 轴挡肩直径 | dₐ min. | 25mm |
| 轴径/紧定套的轴挡肩直径 | db min. | 25mm |
| 轴径/紧定套的轴挡肩直径 | db max. | 28.6mm |
| 轴承座挡肩尺寸 | Dₐ max. | 42mm |
| 倒角半径 | rₐ max. | 1mm |
| 电缆连接器类型 | 超级密封放大器 | |
| 每圈脉冲数 | 48 | |
| 周期精度 | 3% | |
| 相位转换的输出信号 | 90° | |
| 相移输出信号容差 | 30° |
| 基本额定动负荷 | 12.7kN |
| 基本额定静负荷 | 6.55kN |
| 疲劳负荷限值 | 0.28kN |
| 极限转速 | 10000r/min |
| 计算系数 | 0.025 |
| 计算系数 | 13 |
| 传感器轴承单元质量 | 0.13kg |
| 止动环 | SP 47 |
