SKF 6303-2ZNR轴承尺寸、参数、图纸、互换、价格

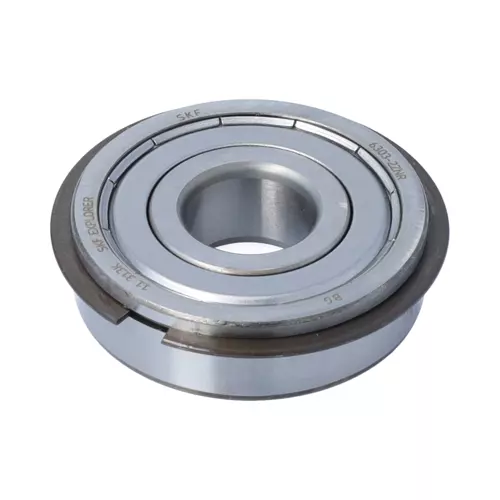

SKF 6303-2ZNR轴承
更新日期：2024-11-25 11:34:02
SKF 6303-2ZNR轴承属于深沟球轴承，内径：17 mm，外径：47 mm，宽度：14 mm，内圈肩部直径（≈）：26.52 mm，外圈肩部凹槽直径（≈）：39.58 mm，外圈止动槽的直径：44.6 mm，止动环外径：52.7 mm，外圈止动槽宽度：1.35 mm，外圈侧面-止动槽的距离：2.46 mm，止动环宽度：1.12 mm。
前缀列表：。后缀列表：【-2Z：双面带防尘盖】【NR：带止动环槽】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
6
3
0
3
-
2
Z
N
R
6：深沟球轴承
3：尺寸系列：03系列
03：内径：17 mm
-2Z：双面带防尘盖
NR：带止动环槽
6：
深沟球轴承
3：
尺寸系列：03系列
03：
内径：17 mm
-2Z：
双面带防尘盖
NR：
带止动环槽
| 内径 | d | 17mm |
| 外径 | D | 47mm |
| 宽度 | B | 14mm |
| 内圈肩部直径 | d₁ ≈ | 26.52mm |
| 外圈肩部凹槽直径 | D₂ ≈ | 39.58mm |
| 外圈止动槽的直径 | D₃ | 44.6mm |
| 止动环外径 | D₄ | 52.7mm |
| 外圈止动槽宽度 | b | 1.35mm |
| 外圈侧面-止动槽的距离 | C | 2.46mm |
| 止动环宽度 | f | 1.12mm |
| 止动槽底部半径 | r₀ max. | 0.4mm |
| 外圈倒角尺寸 | r₁,₂ min. | 1mm |
| 轴挡肩直径 | dₐ min. | 22.6mm |
| 轴挡肩直径 | dₐ max. | 26.4mm |
| 轴承座挡肩尺寸 | Dₐ max. | 41.4mm |
| 轴承座内的止动环凹槽直径 | Db min. | 54mm |
| 轴承座内的止动环凹槽深度 | bₐ min. | 1.5mm |
| 外圈侧面-止动环背面的间距 | Cₐ max. | 3.58mm |
| 倒角半径 | rₐ max. | 1mm |
| 基本额定动载 | 14.3kN |
| 基本额定静载荷 | 6.55kN |
| 疲劳载荷限值 | 0.275kN |
| 参考转速 | 34000r/min |
| 极限转速 | 17000r/min |
| 计算系数 | 0.03 |
| 计算系数 | 12 |
| 轴承重量 | 0.12kg |
| 止动环 | SP 47 |
| 尺寸公差 | P6 | |
| 径向跳动 | P5 |
