INA RCJTZ35-XL轴承尺寸、参数、图纸、互换、价格
INA RCJTZ35-XL轴承
更新日期：2025-03-17 16:20:15
市场价：￥275.37元
销售价：电话咨询
库存：537套

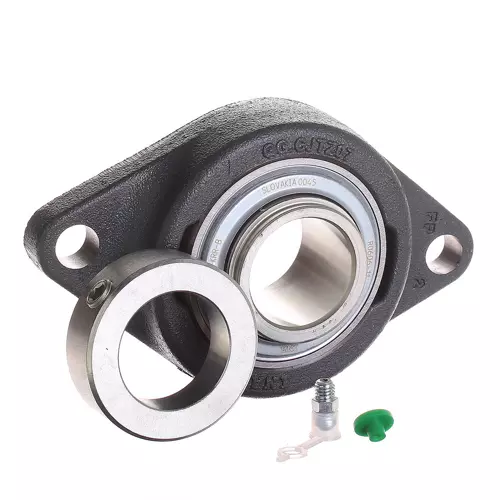

INA RCJTZ35-XL轴承属于双螺栓法兰安装轴承座单元 RCJTZ 系列，铸铁材质，带对中插口、偏心锁环，R系列。
前缀列表：【R：两侧带KRR唇封（R型密封）的外球面球轴承座安装单元】【CJT：双螺栓菱形法兰式轴承座】【Z：CJTZ：双螺栓菱形法兰式轴承座】。后缀列表：【-XL：X-life 长寿命轴承标记】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
R
C
J
T
Z
3
5
-
X
L
R：两侧带KRR唇封（R型密封）的外球面球轴承座安装单元
CJT：双螺栓菱形法兰式轴承座
Z：CJTZ：双螺栓菱形法兰式轴承座
35：内径代号，内径：35 mm
-XL：X-life 长寿命轴承标记
R：
两侧带KRR唇封（R型密封）的外球面球轴承座安装单元
CJT：
双螺栓菱形法兰式轴承座
Z：
CJTZ：双螺栓菱形法兰式轴承座
35：
内径代号，内径：35 mm
-XL：
X-life 长寿命轴承标记
| 主要尺寸&性能数据 | ||
| d | 35 mm | 内径 |
| L | 94 mm | 法兰宽度 |
| H | 155 mm | 法兰高度 |
| U | 49.5 mm | 单元总高度 |
| Cr | 25,500 N | 径向额定动载荷 |
| C0r | 15,300 N | 径向额定静载荷 |
| Cur | 800 N | 径向极限疲劳载荷 |
| 1.27 kg | 重量 | |
| 尺寸参数 | ||
| A | 26.5 mm | 外壳高度 |
| A1 | 12.5 mm | 法兰厚度 |
| A2 | 17 mm | 滚道距离 |
| V | 94 mm | 壳体肩部直径 |
| Q | Rp1/8 | 连接螺纹润滑 |
| d3 | 55 mm | 偏心套外径 |
| 安装参数 | ||
| J | 130 mm | 固定孔距 |
| N | 14 mm | 固定孔 |
| T1 | 4 mm | 插口高度 |
| Z | 90 mm | 套管直径 |
| h8 | 套管间隙直径 | |
| n | 2 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| CJTZ07 | 外壳 | |
| GE35-XL-KRR-B | 轴承型号 | |
