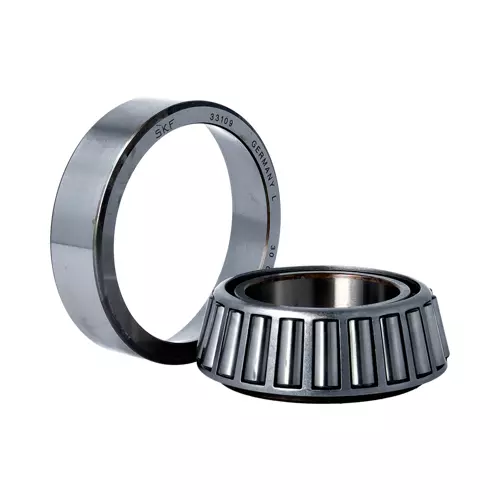

SKF 33109轴承尺寸、参数、图纸、互换、价格
3
3
1
0
9
3：圆锥滚子轴承
3：宽度系列：3系列
1：尺寸系列：1系列
09：内径：45 mm
3：
圆锥滚子轴承
3：
宽度系列：3系列
1：
尺寸系列：1系列
09：
内径：45 mm
| 尺寸系列 | 3CE |
| 内径 | d | 45mm |
| 外径 | D | 80mm |
| 轴承总宽度 | T | 26mm |
| 内圈肩部直径 | d₁ ≈ | 63.05mm |
| 内圈宽度 | B | 26mm |
| 外圈宽度 | C | 20.5mm |
| 内圈内半径 | r₁,₂ min. | 1.5mm |
| 外圈内半径 | r₃,₄ min. | 1.5mm |
| 距离压力点 | a | 18.991mm |
| 轴挡肩直径 | dₐ max. | 52mm |
| 轴挡肩直径 | db min. | 53.5mm |
| 轴承座挡肩尺寸 | Dₐ min. | 69mm |
| 轴承座挡肩尺寸 | Dₐ max. | 72.5mm |
| 轴承座挡肩尺寸 | Db min. | 77mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 4mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 5.5mm |
| 倒角半径 | rₐ max. | 1.5mm |
| 倒角半径 | rb max. | 1.5mm |
| 基本额定动载 | 104kN |
| 基本额定静载荷 | 114kN |
| 疲劳载荷限值 | 12.9kN |
| 参考转速 | 6700r/min |
| 极限转速 | 8000r/min |
| 计算系数 | 0.37 |
| 计算系数 | 1.6 |
| 计算系数 | 0.9 |
| 轴承重量 | 0.55kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF 33109/VA021轴承 | ￥131.3元 | - | 22 |
| SKF 33109/Q轴承 | ￥296.4元 | - | 8 |
