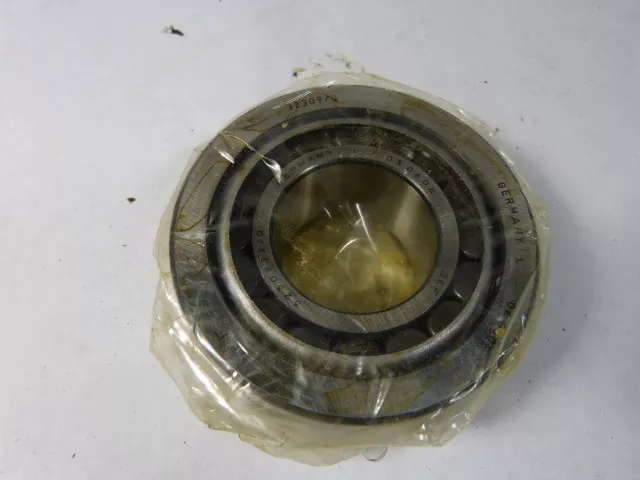

SKF 32309轴承尺寸、参数、图纸、互换、价格
3
2
3
0
9
3：圆锥滚子轴承
2：宽度系列：2系列
3：尺寸系列：3系列
09：内径：45 mm
3：
圆锥滚子轴承
2：
宽度系列：2系列
3：
尺寸系列：3系列
09：
内径：45 mm
| 尺寸系列 | 2FD |
| 内径 | d | 45mm |
| 外径 | D | 100mm |
| 轴承总宽度 | T | 38.25mm |
| 内圈肩部直径 | d₁ ≈ | 71.1mm |
| 内圈宽度 | B | 36mm |
| 外圈宽度 | C | 30mm |
| 内圈内半径 | r₁,₂ min. | 2mm |
| 外圈内半径 | r₃,₄ min. | 1.5mm |
| 距离压力点 | a | 24.75mm |
| 轴挡肩直径 | dₐ max. | 57mm |
| 轴挡肩直径 | db min. | 55mm |
| 轴承座挡肩尺寸 | Dₐ min. | 82mm |
| 轴承座挡肩尺寸 | Dₐ max. | 92mm |
| 轴承座挡肩尺寸 | Db min. | 93mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 4mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 8mm |
| 倒角半径 | rₐ max. | 2mm |
| 倒角半径 | rb max. | 1.5mm |
| 基本额定动载 | 173kN |
| 基本额定静载荷 | 170kN |
| 疲劳载荷限值 | 20.4kN |
| 参考转速 | 5300r/min |
| 极限转速 | 7000r/min |
| 计算系数 | 0.35 |
| 计算系数 | 1.7 |
| 计算系数 | 0.9 |
| 轴承重量 | 1.39kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF 32309/VA021轴承 | ￥124.8元 | - | 88 |
| SKF 32309J2/Q轴承 | ￥174.2元 | - | 6 |
| SKF BT1-0592轴承 | ￥187.2元 | - | 119 |
| SKF 32309B/CL7C轴承 | ￥439.4元 | - | 56 |
| SKF 32309BJ2/QCL7C轴承 | ￥561.6元 | - | 85 |
