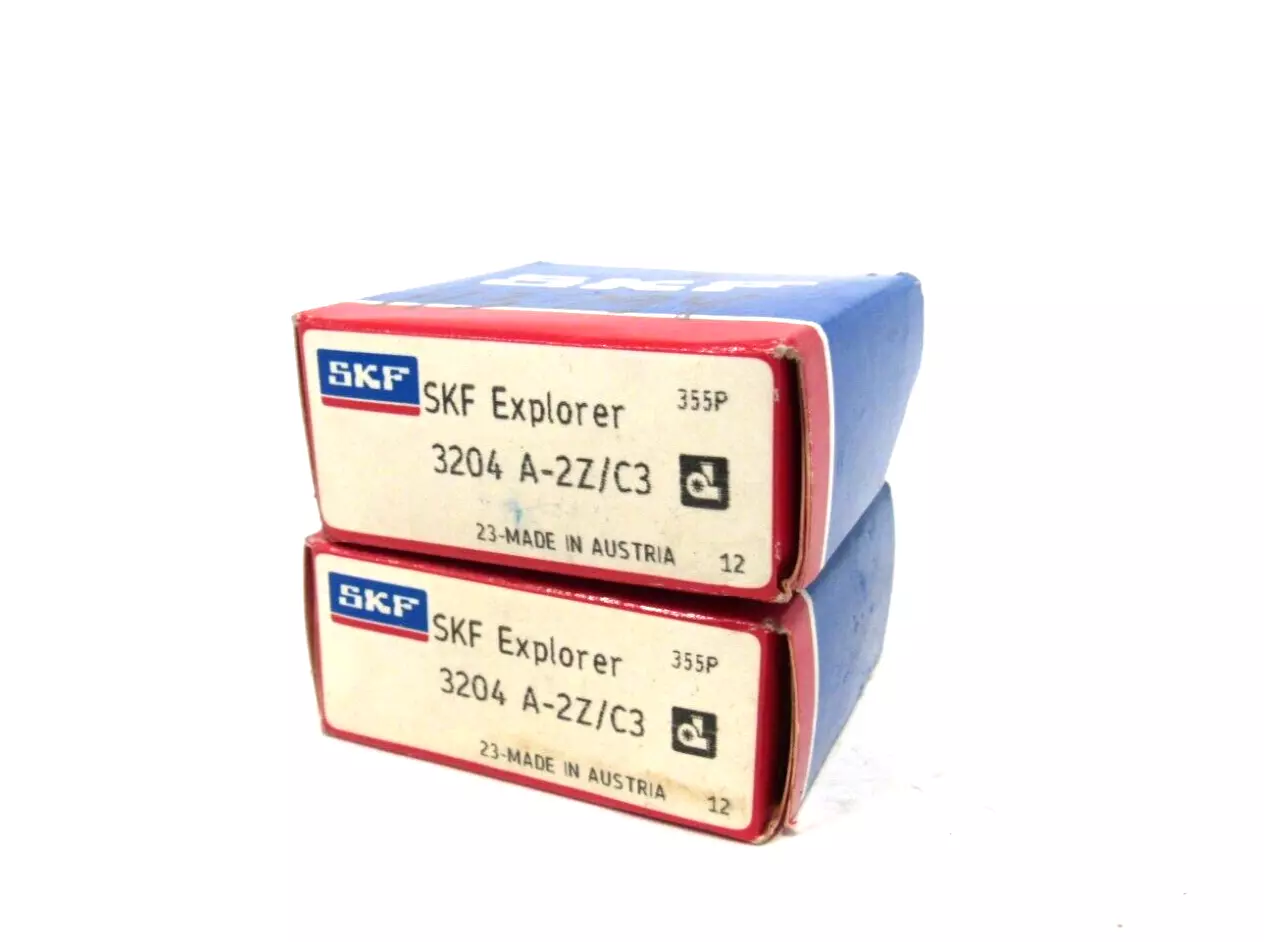

SKF 3204A-2Z轴承
更新日期：2024-11-29 21:13:00
市场价：￥162.79元（非销售价）
库存：1套
SKF 3204A-2Z轴承属于双列角接触球轴承，内径：20 mm，外径：47 mm，宽度：20.6 mm，内圈肩部凹槽直径（≈）：27.7 mm，外圈肩部凹槽直径（≈）：40.9 mm，内圈倒角尺寸（min.）：1 mm，距离载荷点：28 mm。
前缀列表：。后缀列表：【A：无填充槽】【-2Z：双面带防尘盖】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
3
2
0
4
A
-
2
Z
3：双列角接触球轴承
2：尺寸系列：02系列
04：内径：20 mm
A：无填充槽
-2Z：双面带防尘盖
3：
双列角接触球轴承
2：
尺寸系列：02系列
04：
内径：20 mm
A：
无填充槽
-2Z：
双面带防尘盖
| 内径 | d | 20mm |
| 外径 | D | 47mm |
| 宽度 | B | 20.6mm |
| 内圈肩部凹槽直径 | d₂ ≈ | 27.7mm |
| 外圈肩部凹槽直径 | D₂ ≈ | 40.9mm |
| 内圈倒角尺寸 | r₁,₂ min. | 1mm |
| 距离载荷点 | a | 28mm |
| 轴挡肩直径 | dₐ min. | 25.6mm |
| 轴挡肩直径 | dₐ max. | 27.5mm |
| 轴承座挡肩尺寸 | Dₐ max. | 41.4mm |
| 倒角半径 | rₐ max. | 1mm |
| 基本额定动载 | 20.4kN |
| 基本额定静载荷 | 12.9kN |
| 疲劳载荷限值 | 0.55kN |
| 参考转速 | 16000r/min |
| 极限转速 | 14000r/min |
| 计算系数 | 0.06 |
| 计算系数 | 0.8 |
| 计算系数 | 0.63 |
| 计算系数 | 0.66 |
| 计算系数 | 0.78 |
| 计算系数 | 1.24 |
| 轴承重量 | 0.16kg |
