INA LR5308-2Z-TVH-XL轴承尺寸、参数、图纸、互换、价格

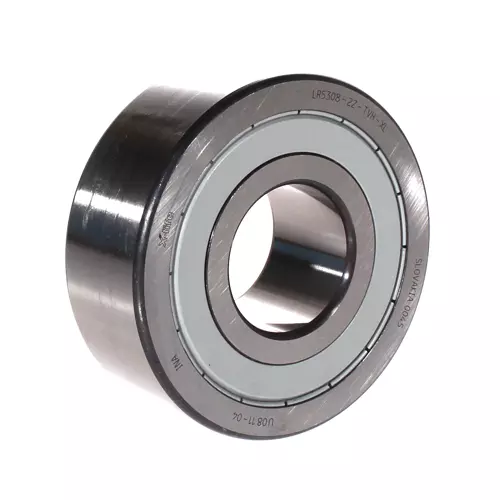

INA LR5308-2Z-TVH-XL轴承
更新日期：2025-03-13 21:28:38
市场价：￥616.32元
销售价：电话咨询
库存：70套
INA LR5308-2Z-TVH-XL轴承属于滚轮滚针轴承LR..-IS1-2Z-TVH-XL，双列滚针，无塑料胎。
前缀列表：【LR：支承型球轴承滚轮】。后缀列表：【-2Z：两侧带间隙式金属防尘盖】【-TVH：滚动体引导，卡爪式聚酰胺实体保持架】【-XL：X-life 长寿命轴承标记】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
L
R
5
3
0
8
-
2
Z
-
T
V
H
-
X
L
LR：支承型球轴承滚轮
5：双列角接触球宽度系列
3：直径系列：3系列
08：内径代号，参考内径：40 mm
-2Z：两侧带间隙式金属防尘盖
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
-XL：X-life 长寿命轴承标记
LR：
支承型球轴承滚轮
5：
双列角接触球宽度系列
3：
直径系列：3系列
08：
内径代号，参考内径：40 mm
-2Z：
两侧带间隙式金属防尘盖
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
-XL：
X-life 长寿命轴承标记
| 主要尺寸&性能数据 | ||
| D | 100 mm | 外径 |
| d | 40 mm | 内径 |
| C | 36.5 mm | 高度 |
| Cr w | 53,000 N | 径向额定动载荷 |
| C0r w | 46,000 N | 径向额定静载荷 |
| Cur w | 2,380 N | 径向极限疲劳载荷 |
| nD G | 3,650 1/min | 永久脂润滑转速 |
| Fr per | 35,500 N | 外圈允许动载荷，径向 |
| 1.2 kg | 重量 | |
| 尺寸参数 | ||
| d2 | 56.8 mm | 止推垫圈直径 |
| rmin | 1.5 mm | 最小倒角尺寸 |
| R | 500 mm | 外圈外轮廓半径 |
| 密封 | 2Z | 双面防尘盖密封 |
| 外圈轮廓 | R500 | 球面外圈（标准） |
| 是否带再润滑设备 | 不带 | |
| 保持架 | TVH | 玻璃纤维增强聚酰胺保持架 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA LR5308-X-2Z轴承 | ￥359.6元 | - | 8 |
| INA LR5308 -X-2Z-TVH-XL轴承，货期1-3周 | ￥987.16元 | - | 6 |
| INA LR5308-2Z轴承，货期3-4周 | ￥1077.64元 | - | 1 |
