SKF 306NR轴承尺寸、参数、图纸、互换、价格

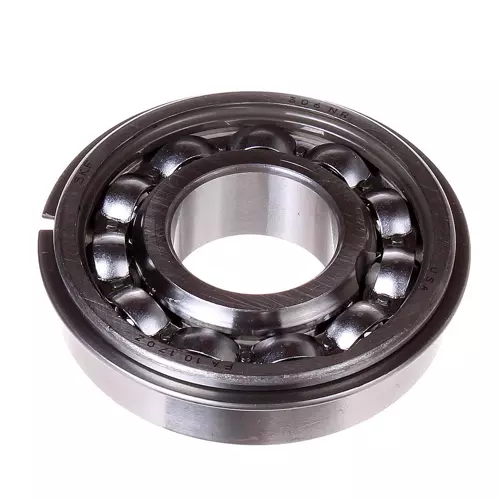

SKF 306NR轴承
更新日期：2024-11-27 17:47:13
市场价：￥506.3元（非销售价）
库存：4套
SKF 306NR轴承属于深沟球轴承，内径：30 mm，外径：72 mm，宽度：19 mm，内圈肩部直径（≈）：44.6 mm，外圈肩部凹槽直径（≈）：61.88 mm，外圈止动槽的直径：68.81 mm，止动环外径：78.6 mm，外圈止动槽宽度：1.9 mm，外圈侧面-止动槽的距离：3.28 mm，止动环宽度：1.7 mm。
前缀列表：。后缀列表：【NR：带止动环槽】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
3
0
6
N
R
3：尺寸系列：03系列
06：内径：30 mm
NR：带止动环槽
3：
尺寸系列：03系列
06：
内径：30 mm
NR：
带止动环槽
| 内径 | d | 30mm |
| 外径 | D | 72mm |
| 宽度 | B | 19mm |
| 内圈肩部直径 | d₁ ≈ | 44.6mm |
| 外圈肩部凹槽直径 | D₂ ≈ | 61.88mm |
| 外圈止动槽的直径 | D₃ | 68.81mm |
| 止动环外径 | D₄ | 78.6mm |
| 外圈止动槽宽度 | b | 1.9mm |
| 外圈侧面-止动槽的距离 | C | 3.28mm |
| 止动环宽度 | f | 1.7mm |
| 止动槽底部半径 | r₀ max. | 0.6mm |
| 外圈倒角尺寸 | r₁,₂ min. | 1.1mm |
| 轴挡肩直径 | dₐ min. | 37mm |
| 轴承座挡肩尺寸 | Dₐ max. | 65mm |
| 轴承座内的止动环凹槽直径 | Db min. | 80mm |
| 轴承座内的止动环凹槽深度 | bₐ min. | 2.2mm |
| 外圈侧面-止动环背面的间距 | Cₐ max. | 4.98mm |
| 倒角半径 | rₐ max. | 1mm |
| 基本额定动载 | 29.7kN |
| 基本额定静载荷 | 21.6kN |
| 疲劳载荷限值 | 0.93kN |
| 参考转速 | 18000r/min |
| 极限转速 | 11000r/min |
| 计算系数 | 0.05 |
| 轴承重量 | 0.37kg |
| 止动环 | SP 72 |
| 尺寸公差 | 普通 | |
| 径向跳动 | 普通 |
