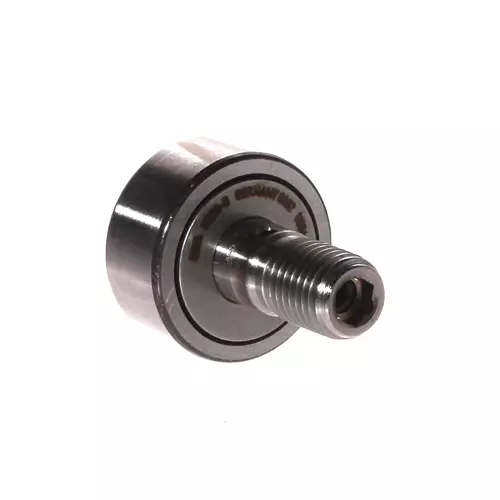

INA KR30-B轴承尺寸、参数、图纸、互换、价格
K
R
3
0
-
B
KR：螺栓型滚轮轴承
30：内径代号，内径：30 mm
-B：经优化的内部结构
KR：
螺栓型滚轮轴承
30：
内径代号，内径：30 mm
-B：
经优化的内部结构
| 主要尺寸&性能数据 | ||
| D | 30 mm | 外径 |
| d1 | 12 mm | 滚轮螺柱/螺柱的配合直径 |
| B | 40 mm | 滚轮螺柱的宽度 |
| Cr w | 6,800 N | 径向额定动载荷 |
| C0r w | 8,700 N | 径向额定静载荷 |
| Cur w | 1,240 N | 径向极限疲劳载荷 |
| nD G | 5,500 1/min | 永久脂润滑转速 |
| 0.087 kg | 重量 | |
| 尺寸参数 | ||
| B1 | 15.2 mm | 止推垫圈的最大宽度 |
| B2 | 25 mm | 螺栓/螺柱长度 |
| B3 | 6 mm | 到润滑孔的距离 |
| C | 14 mm | 外圈宽度 |
| C1 | 0.6 mm | 外圈到止推垫圈的突出部分 |
| rmin | 0.6 mm | 最小倒角尺寸 |
| d2 | 23 mm | 止推垫圈的止推直径 |
| d3 | 3 mm | 润滑孔直径 |
| G | M12X1,5 | 螺纹 |
| IG | 13 mm | 螺纹长度 |
| W | 6 mm | 单元宽度 |
| R | 500 mm | 外圈外轮廓半径 |
| 附加附件 | ||
| NIPA1X4,5 | 传动配合润滑油嘴 | |
| MA | 22 Nm | 螺母拧紧力矩 |
| 密封 | 两侧游隙密封 | |
| 外圈轮廓 | R500 | |
| 润滑油嘴 | 配套润滑油嘴2x | |
| 是否带再润滑设备 | 通过头部、螺柱和配合 | |
| 装配辅助工具 | 六角套筒 | |
| 螺栓安装方式 | 六角套筒 |
