NTN TS3-23224BL1D1C4轴承尺寸、参数、图纸、互换、价格

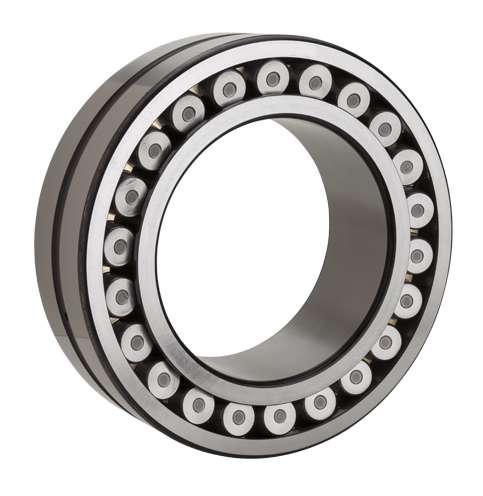

NTN TS3-23224BL1D1C4轴承
更新时间：2026.04.26
轴承型号：TS3-23224BL1W33C4，调心滚子轴承 - 圆柱孔&注油槽，232系列，其基础型号为23224，前缀列表：【TS3-：高温轴承，最高200 °C】，后缀列表：【B：一体式机加工黄铜保持架，抗冲击性好，刚度大（B型：每排一个机加工黄铜保持架）】【L1：机加工厚实黄铜保持架】【D1：外圈润滑油槽油孔】【C4：C4游隙】
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
T
S
3
-
2
3
2
2
4
B
L
1
D
1
C
4
TS3-：高温轴承，最高200 °C
2：调心滚子轴承
3：宽度尺寸系列：3系列
2：外径尺寸系列：2系列
24：内径：120 mm
B：一体式机加工黄铜保持架，抗冲击性好，刚度大（B型：每排一个机加工黄铜保持架）
L1：机加工厚实黄铜保持架
D1：外圈润滑油槽油孔
C4：C4游隙
TS3-：
高温轴承，最高200 °C
2：
调心滚子轴承
3：
宽度尺寸系列：3系列
2：
外径尺寸系列：2系列
24：
内径：120 mm
B：
一体式机加工黄铜保持架，抗冲击性好，刚度大（B型：每排一个机加工黄铜保持架）
L1：
机加工厚实黄铜保持架
D1：
外圈润滑油槽油孔
C4：
C4游隙
| 类型 | 调心滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 淬透钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 黄铜 |
| e | 0.36 |
| Y1 | 1.89 |
| Y2 | 2.82 |
| Y0 | 1.85 |
| 系列 | 232 |
| 径向游隙 | C4 |
| 外圈矫正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 附件 | 开式 |
| 应用温度范围 | -40 to 390 ºF -40 to 200 ºC |

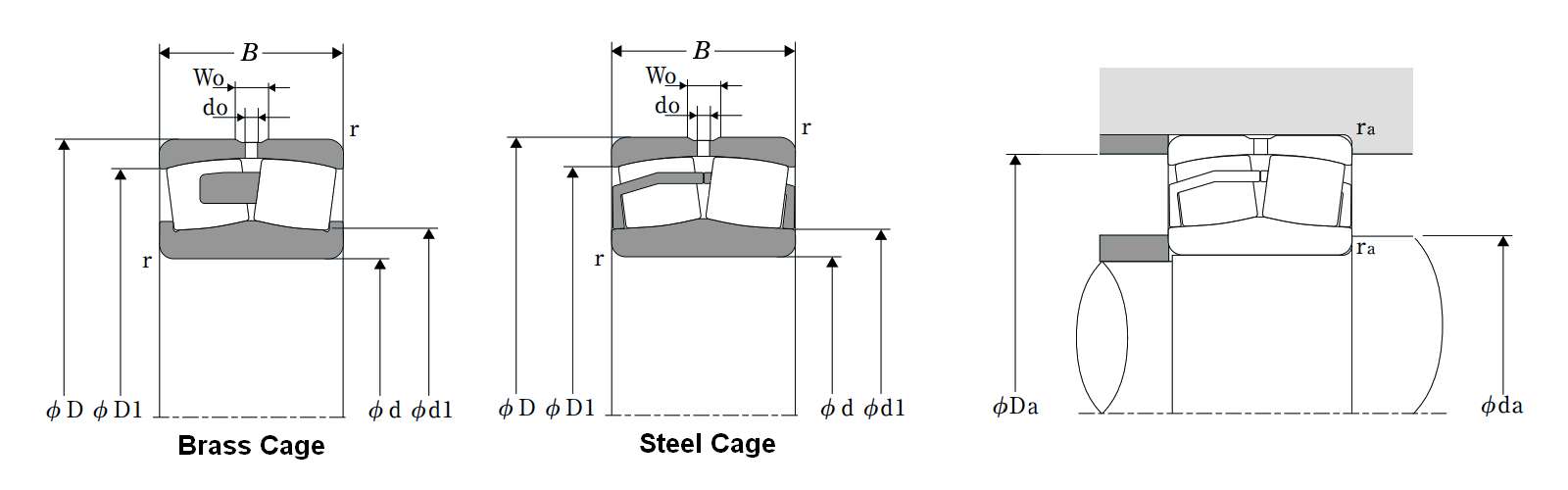

| 调心滚子轴承 - 圆柱孔&注油槽，232系列 - 尺寸 | |
| d | 4.7244 in 120.000 mm |
| D | 8.4646 in 215.000 mm |
| B | 2.9921 in 76.000 mm |
| r | 0.0827 in 2.100 mm |
| W0 | 0.4331 in 11.000 mm |
| d0 | 0.2362 in 6.000 mm |
| da min | 5.1969 in 132.000 mm |
| Da max | 7.9921 in 203.000 mm |
| ras max | 0.0787 in 2.000 mm |
