NTN TS3-23038BL1D1C4轴承尺寸、参数、图纸、互换、价格
NTN TS3-23038BL1D1C4轴承
更新时间：2026.04.26

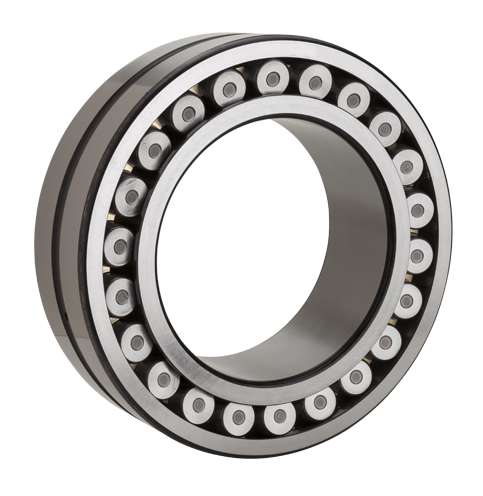

轴承型号：TS3-23038BL1D1C4，调心滚子轴承 - 圆柱孔&注油槽，230系列，其基础型号为23038，前缀列表：【TS3-：高温轴承，最高200 °C】，后缀列表：【B：一体式机加工黄铜保持架，抗冲击性好，刚度大（B型：每排一个机加工黄铜保持架）】【L1：机加工厚实黄铜保持架】【D1：外圈润滑油槽油孔】【C4：C4游隙】
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
T
S
3
-
2
3
0
3
8
B
L
1
D
1
C
4
TS3-：高温轴承，最高200 °C
2：调心滚子轴承
3：宽度尺寸系列：3系列
0：外径尺寸系列：0系列
38：内径：190 mm
B：一体式机加工黄铜保持架，抗冲击性好，刚度大（B型：每排一个机加工黄铜保持架）
L1：机加工厚实黄铜保持架
D1：外圈润滑油槽油孔
C4：C4游隙
TS3-：
高温轴承，最高200 °C
2：
调心滚子轴承
3：
宽度尺寸系列：3系列
0：
外径尺寸系列：0系列
38：
内径：190 mm
B：
一体式机加工黄铜保持架，抗冲击性好，刚度大（B型：每排一个机加工黄铜保持架）
L1：
机加工厚实黄铜保持架
D1：
外圈润滑油槽油孔
C4：
C4游隙
| 类型 | 调心滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 淬透钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 黄铜 |
| 极限转速-油润滑 | 1600转/分钟 |
| 极限转速-脂润滑 | 1200转/分钟 |
| 系列 | 230 |
| 径向游隙 | C4 |
| 外圈矫正 | 直接 |
| 基本额定静载荷 | 305000 lbf 1350000 N 1350.00 kN |
| 基本额定动载荷 | 170000 lbf 755000 N 755.00 kN |
| 附件 | 开式 |

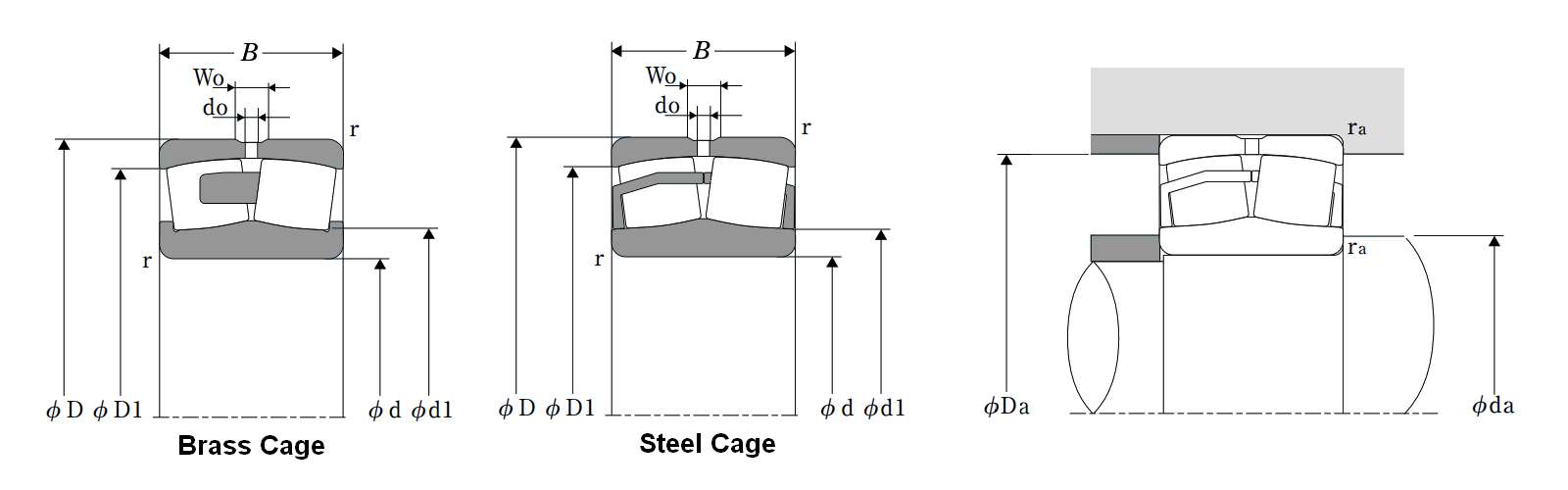

| 调心滚子轴承 - 圆柱孔&注油槽，230系列 - 尺寸 | |
| d | 7.4803 in 190.000 mm |
| D | 11.4173 in 290.000 mm |
| B | 2.9528 in 75.000 mm |
| r | 0.0827 in 2.100 mm |
| W0 | 0.5118 in 13.000 mm |
