NTN MSN1924EL轴承尺寸、参数、图纸、互换、价格
NTN MSN1924EL轴承
更新时间：2026.04.26

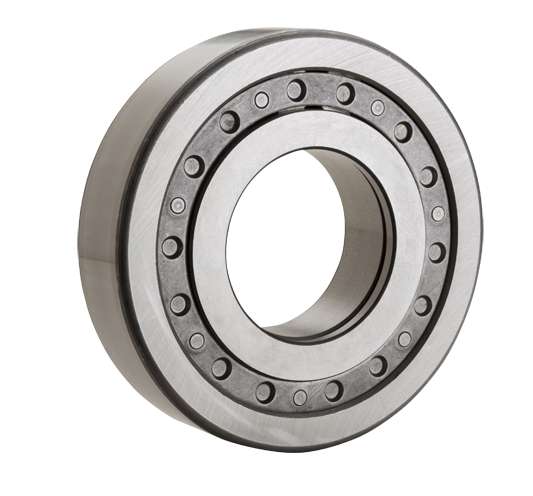

轴承型号：MSN1924EL，圆柱滚子轴承 -可分离型，短内圈带一个加强筋，外圈带两个加强筋，其基础型号为1924，前缀列表：【MSN：M：NTN BOWER产品，标准公制尺寸系列，S：带一个短挡边的内圈，N：内圈挡边】，后缀列表：【E：外圈双挡边】【L：复合钢保持架】
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
M
S
N
1
9
2
4
E
L
MSN：M：NTN BOWER产品，标准公制尺寸系列，S：带一个短挡边的内圈，N：内圈挡边
1：宽度系列：01系列
9：尺寸系列：19系列
24：内径：120 mm
E：外圈双挡边
L：复合钢保持架
MSN：
M：NTN BOWER产品，标准公制尺寸系列，S：带一个短挡边的内圈，N：内圈挡边
1：
宽度系列：01系列
9：
尺寸系列：19系列
24：
内径：120 mm
E：
外圈双挡边
L：
复合钢保持架
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 复合钢 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 39500 lbf 176000 N 176.00 kN |
| 基本额定动载荷 | 25000 lbf 111000 N 111.00 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |

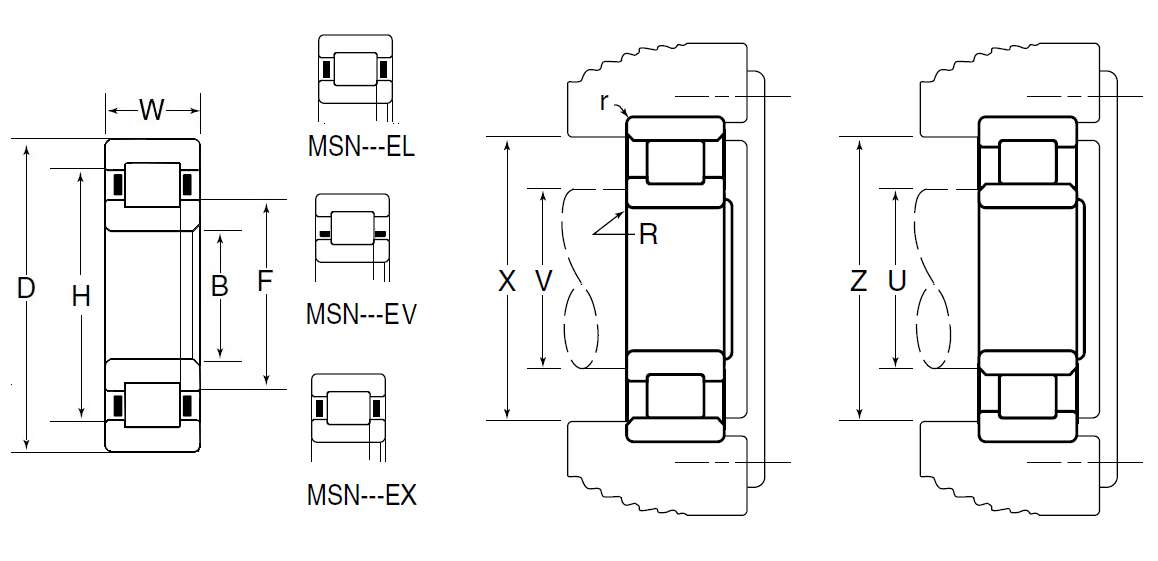

| 圆柱滚子轴承 -可分离型，短内圈带一个加强筋，外圈带两个加强筋 - 尺寸 | |
| B | 4.7244 in 120.000 mm |
| D | 6.4961 in 165.000 mm |
| W | 0.8661 in 22.000 mm |
| F | 5.3531 in 135.970 mm |
| H | 5.8858 in 149.500 mm |
| R | 0.0799 in 2.030 mm |
| U（普通内外圈） | 5.1102 in 129.800 mm |
| V（加强筋内外圈） | 5.1693 in 131.300 mm |
| X（普通内外圈） | 6.2087 in 157.700 mm |
| Z（加强筋内外圈） | 6.0591 in 153.900 mm |
| r | 0.0402 in 1.020 mm |
