NTN M5218EHV轴承尺寸、参数、图纸、互换、价格
M
5
2
1
8
E
H
V
M：NTN BOWER产品，标准公制尺寸系列
5：宽度系列：05系列
2：尺寸系列：02系列
18：内径：90 mm
E：外圈双挡边
H：外圈外径上带盲销孔
V：一体成型钢保持架
M：
NTN BOWER产品，标准公制尺寸系列
5：
宽度系列：05系列
2：
尺寸系列：02系列
18：
内径：90 mm
E：
外圈双挡边
H：
外圈外径上带盲销孔
V：
一体成型钢保持架

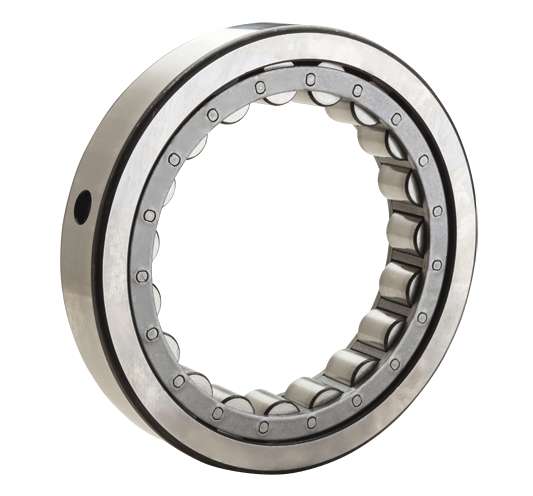

| 类型 | 带滚子的外圈 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | One-Piece Steel |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 108000 lbf 480000 N 480.00 kN |
| 基本额定动载荷 | 72000 lbf 320000 N 320.00 kN |
| 附件 | 开式 |
| 重量 | 7.299 lb 3.311 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |

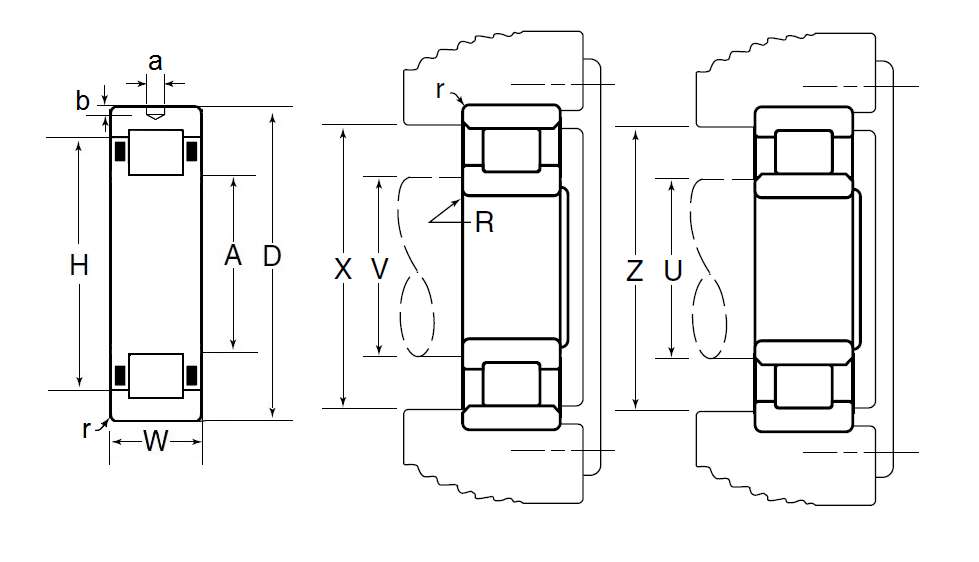

| 带保持架和滚子的外圈，外圈上带两个加强筋和盲销孔 - 尺寸 | |
| A | 4.2209 in 107.210 mm |
| D | 6.2992 in 160.000 mm |
| W | 2.0625 in 52.388 mm |
| r | 0.0799 in 2.030 mm |
| H | 5.3500 in 135.890 mm |
| a | 0.4382 in 11.130 mm |
| b | 0.1799 in 4.570 mm |
| U（普通内外圈） | 4.0591 in 103.100 mm |
| V（加强筋内外圈） | 4.2205 in 107.200 mm |
| X（普通内外圈） | 5.8110 in 147.600 mm |
| Z（加强筋内外圈） | 5.5906 in 142.000 mm |
