NTN AL100轴承尺寸、参数、图纸、互换、价格

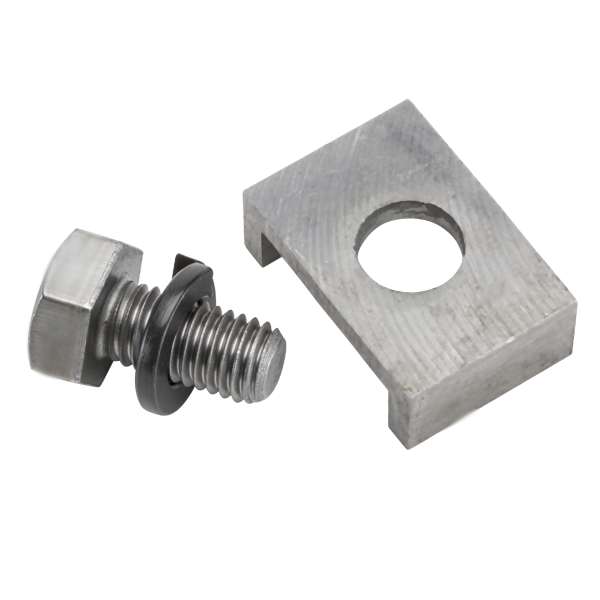

| 类型 | 锁定板 |
| 材质 | 钢 |
| 锁紧螺母型号 | AN100 |
| 重量 | 0.231 lb 0.105 kg |

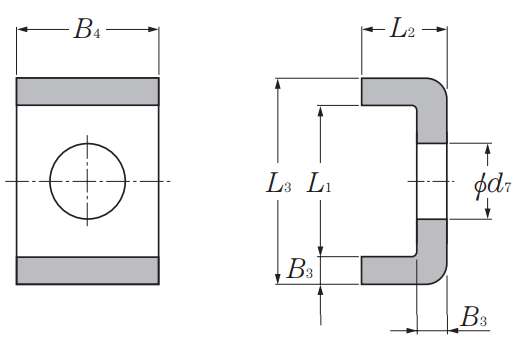

| 锁定板 - 尺寸 | |
| d7 | 0.7087 in 18.000 mm |
| L2 | 0.5906 in 15.000 mm |
| L3 | 2.1654 in 55.000 mm |
| B4 | 1.5748 in 40.000 mm |
| L1 | 1.7717 in 45.000 mm |
| B3 | 0.1969 in 5.000 mm |
