NTN AELS210-115D1N轴承尺寸、参数、图纸、互换、价格
NTN AELS210-115D1N轴承
更新时间：2026.04.26

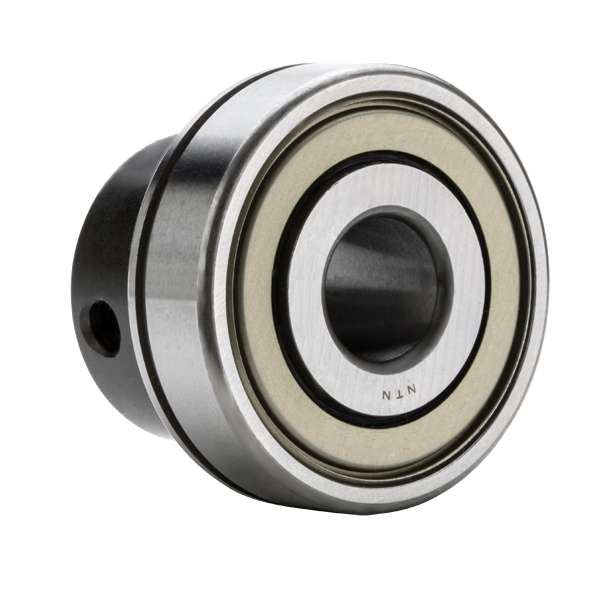

轴承型号：AELS210-115D1N，带偏心锁紧套的外球面轴承，狭窄内圈 - 圆柱内径，带止动环槽，其基础型号为210-115，前缀列表：【AEL：窄内圈，带止动环槽】【S：圆柱外圈】，后缀列表：【D1：带油槽油孔，可再润滑】【N：带止动槽】
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
A
E
L
S
2
1
0
-
1
1
5
D
1
N
AEL：窄内圈，带止动环槽
S：圆柱外圈
2：系列：轻型承重
10：内径系列：50 mm 系列
-：内径分隔符
115：内径：1.9375 in
D1：带油槽油孔，可再润滑
N：带止动槽
AEL：
窄内圈，带止动环槽
S：
圆柱外圈
2：
系列：轻型承重
10：
内径系列：50 mm 系列
-：
内径分隔符
115：
内径：1.9375 in
D1：
带油槽油孔，可再润滑
N：
带止动槽
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 淬透钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 4900转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 性能 | 标准 |
| 锁紧装置 | 偏心锁紧套 |
| 锁紧装置型号 | EL210-115 |
| 润滑方式 | 可再润滑 |
| 锁紧套型号 | EL210-115 |
| 基础外圈型号 | 210 |
| 径向游隙 | CN |
| 基本额定静载荷 | 2540 lbf 11300 N 11.30 kN |
| 基本额定动载荷 | 4400 lbf 19500 N 19.50 kN |
| 附件 | 双面密封 |
| 重量 | 0.379 lb 0.836 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |

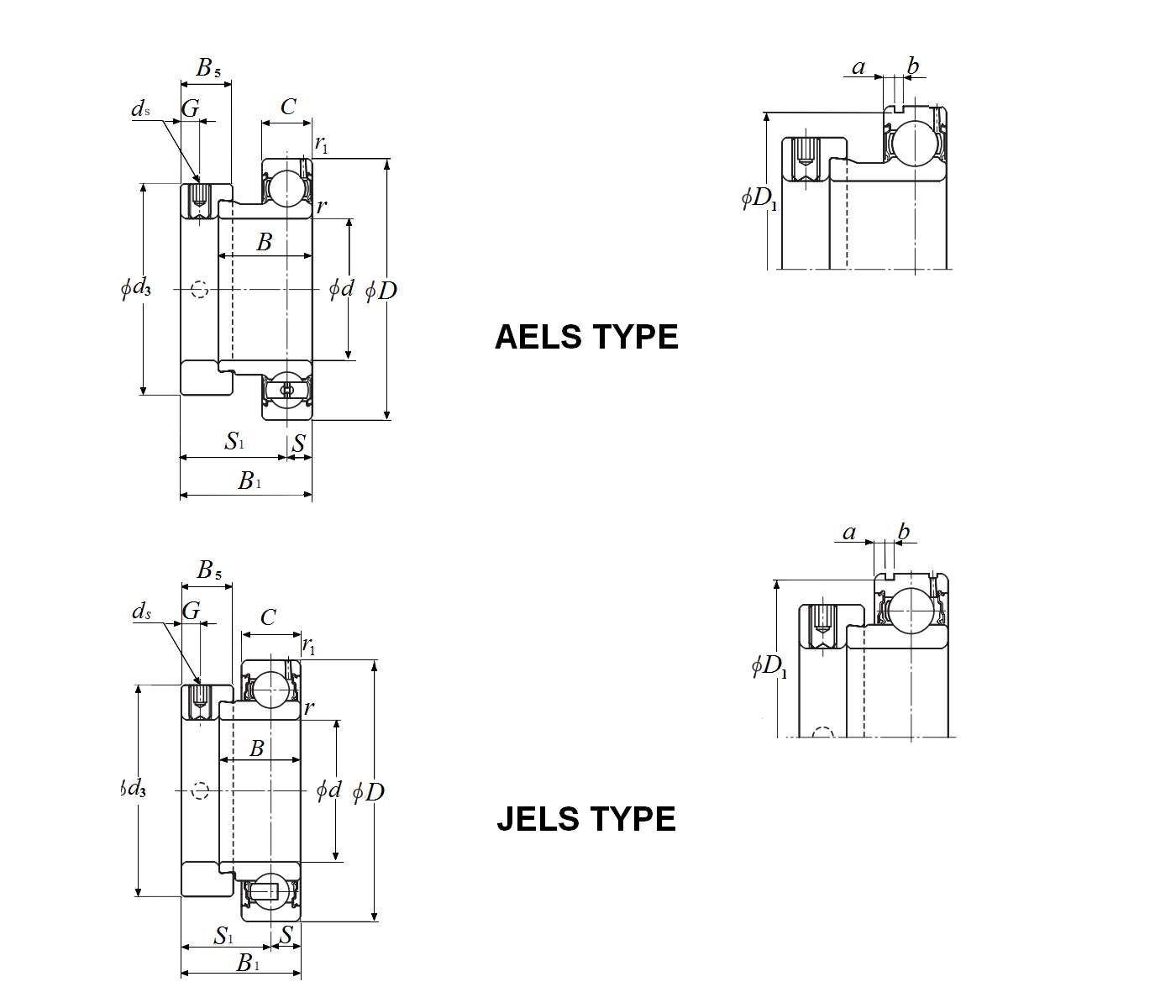

| 带偏心锁紧套的外球面轴承，狭窄内圈 - 圆柱内径，带止动环槽 - 尺寸 | |
| d | 1.9375 in 49.213 mm |
| D | 3.5433 in 90.000 mm |
| C | 0.7874 in 20.000 mm |
| B | 1.1890 in 30.200 mm |
| B1 | 1.7205 in 43.700 mm |
| r | 0.0787 in 2.000 mm |
| ds | 3/8-24 UNF |
| G | 0.2677 in 6.800 mm |
| d3 | 2.7362 in 69.500 mm |
| B5 | 0.7205 in 18.300 mm |
| S1 | 1.2874 in 32.700 mm |
| S | 0.4331 in 11.000 mm |
| r1 | 0.0236 in 0.600 mm |
| b | 0.1102 in 2.800 mm |
| a | 0.1220 in 3.100 mm |
| D1 | 3.4134 in 86.700 mm |
