NTN AELS205-100D1NR轴承尺寸、参数、图纸、互换、价格
NTN AELS205-100D1NR轴承
更新时间：2026.04.26

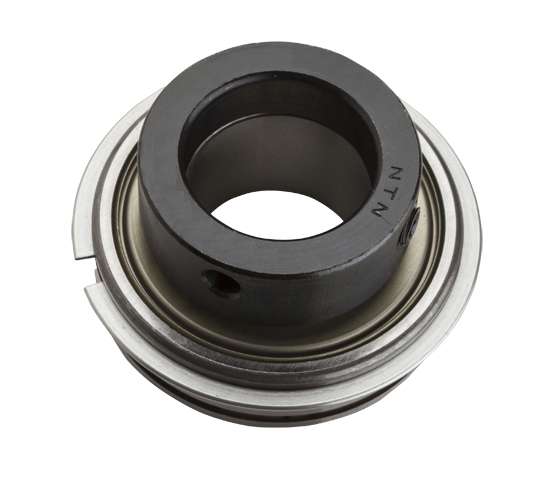

轴承型号：AELS205-100D1NR，带偏心锁紧套的外球面轴承，狭窄内圈 - 圆柱内径，带止动环，其基础型号为205-100，前缀列表：【AEL：窄内圈，带止动环槽】【S：圆柱外圈】，后缀列表：【D1：带油槽油孔，可再润滑】【NR：带止动环和止动槽】
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
A
E
L
S
2
0
5
-
1
0
0
D
1
N
R
AEL：窄内圈，带止动环槽
S：圆柱外圈
2：系列：轻型承重
05：内径系列：25 mm 系列
-：内径分隔符
100：内径：1 in
D1：带油槽油孔，可再润滑
NR：带止动环和止动槽
AEL：
窄内圈，带止动环槽
S：
圆柱外圈
2：
系列：轻型承重
05：
内径系列：25 mm 系列
-：
内径分隔符
100：
内径：1 in
D1：
带油槽油孔，可再润滑
NR：
带止动环和止动槽
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 淬透钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 5900转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 性能 | 标准 |
| 锁紧装置 | 偏心锁紧套 |
| 润滑方式 | 可再润滑 |
| 锁紧套型号 | EL205 |
| 基础外圈型号 | 205 |
| 径向游隙 | CN |
| 基本额定静载荷 | 1760 lbf 7850 N 7.85 kN |
| 基本额定动载荷 | 3150 lbf 14000 N 14.00 kN |
| 附件 | 双面密封 |
| 重量 | 0.474 lb 0.215 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |

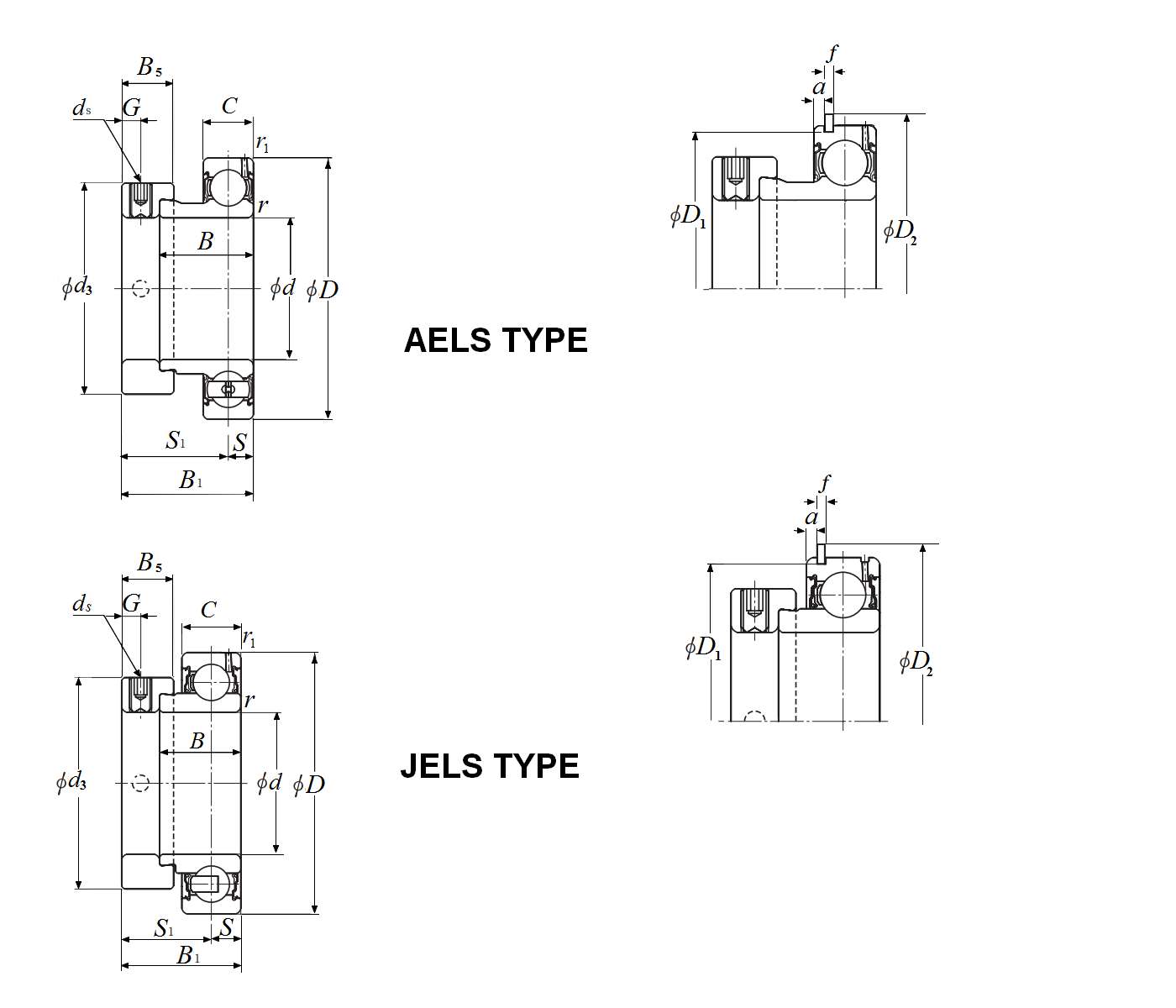

| 带偏心锁紧套的外球面轴承，狭窄内圈 - 圆柱内径，带止动环 - 尺寸 | |
| d | 1.0000 in 25.400 mm |
| D | 2.0472 in 52.000 mm |
| C | 0.5906 in 15.000 mm |
| B | 0.8465 in 21.500 mm |
| B1 | 1.2205 in 31.000 mm |
| r | 0.0394 in 1.000 mm |
| ds | 1/4-28 UNF |
| G | 0.1890 in 4.800 mm |
| d3 | 1.4961 in 38.000 mm |
| B5 | 0.5315 in 13.500 mm |
| S1 | 0.9252 in 23.500 mm |
| S | 0.2953 in 7.500 mm |
| r1 | 0.0236 in 0.600 mm |
| a | 0.0937 in 2.380 mm |
| D1 | 1.9579 in 49.730 mm |
| D2 | 2.2795 in 57.900 mm |
| f | 0.0441 in 1.120 mm |
