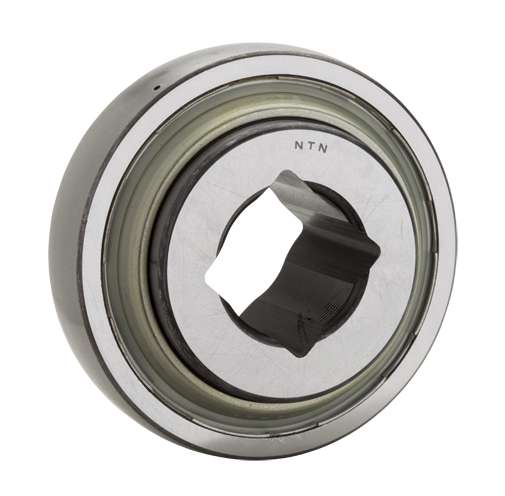

NTN 2AS09-1.1/4D1轴承尺寸、参数、图纸、互换、价格
2
A
S
0
9
-
1
.
1
/
4
D
1
2A：重型盘式轴承，2系列
S：球面外圈
09-1.1/4：型号：09-1.1/4
D1：带油槽油孔，可再润滑
2A：
重型盘式轴承，2系列
S：
球面外圈
09-1.1/4：
型号：09-1.1/4
D1：
带油槽油孔，可再润滑
| 类型 | 重型盘式轴承 |
| 内孔型式 | 方孔 |
| 外圈类型 | 球面 |
| 材质 | 淬透钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 精度 | Class 0 |
| 结构 | 单列 |
| 径向游隙 | CN |
| 润滑方式 | 重新润滑 |
| 基本额定静载荷 | 4600 lbf 20400 N 20.40 kN |
| 基本额定动载荷 | 7300 lbf 32500 N 32.50 kN |
| 附件 | 双面密封 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |

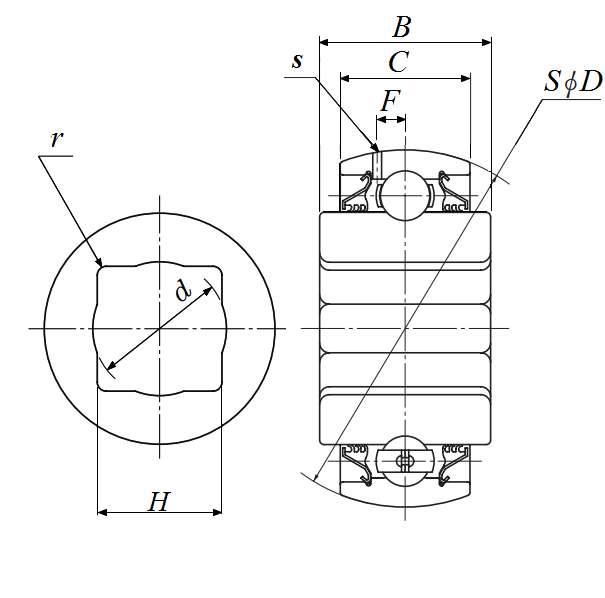

| 重型盘式轴承 - 方孔，球面外圈，2型 - 尺寸 | |
| H | 1.2900 in 32.766 mm |
| D | 3.3465 in 85.000 mm |
| C | 1.1890 in 30.200 mm |
| B | 1.4370 in 36.500 mm |
| d | 1.3701 in 34.800 mm |
| r | 0.0886 in 2.250 mm |
| F | 0.2638 in 6.700 mm |
| s | 0.0866 in 2.200 mm |
| D -公差 | 0/-0.0006 in 0/-0.015 mm |
| H -公差 | 0.0050/-0.0050 in 0.127/-0.127 mm |
| C -公差 | 0/-0.0047 in 0/-0.120 mm |
| B -公差 | 0/-0.0047 in 0/-0.120 mm |
| 轴径 | 1.250 in 31.750 mm |
