NSK NN3020TBCC1P4 Q轴承尺寸、参数、图纸、互换、价格

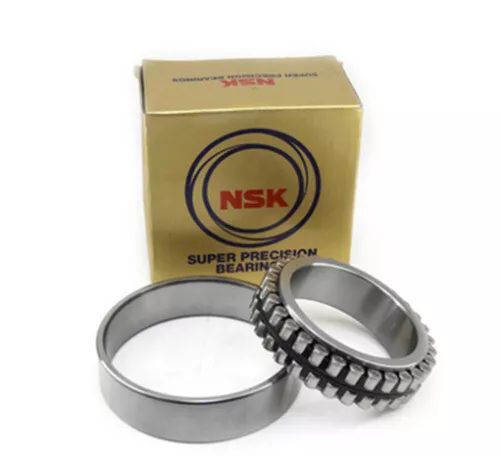

NSK NN3020TBCC1P4 Q轴承
更新日期：2025-01-11 10:39:10
市场价：￥3588.91元
销售价：电话咨询
库存：412套
NSK NN3020TBCC1P4 Q轴承属于NSK 3020轴承系列，其内径为100.00mm，外径为150.00mm，厚度为37.00mm。
前缀列表：【NN：双列圆柱滚子轴承（内圈带挡边型）】。后缀列表：【TB：滚子引导 PPS树脂保持架，极限温度 220℃】【CC1：非互换圆柱滚子轴承 C1游隙，圆柱内孔标准游隙】【P4：ISO 4级精度】【-Q：商业包装，金色纸盒不覆膜单个或成对包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
N
3
0
2
0
T
B
C
C
1
P
4
-
Q
NN：双列圆柱滚子轴承（内圈带挡边型）
3：宽度系列，3系列
0：直径系列，0系列
20：公称内径代号，内径：100 mm
TB：滚子引导 PPS树脂保持架，极限温度 220℃
CC1：非互换圆柱滚子轴承 C1游隙，圆柱内孔标准游隙
P4：ISO 4级精度
-Q：商业包装，金色纸盒不覆膜单个或成对包装
NN：
双列圆柱滚子轴承（内圈带挡边型）
3：
宽度系列，3系列
0：
直径系列，0系列
20：
公称内径代号，内径：100 mm
TB：
滚子引导 PPS树脂保持架，极限温度 220℃
CC1：
非互换圆柱滚子轴承 C1游隙，圆柱内孔标准游隙
P4：
ISO 4级精度
-Q：
商业包装，金色纸盒不覆膜单个或成对包装
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 100 |
| 外径 | D | 150 |
| 厚度 | B | 37 |
| rmin | 1.5 | |
| 滚子外接圆直径（参考） | 137 | |
| da min | 108 | |
| d1a min | 109 | |
| Da max | 142 | |
| Da min | 139 | |
| ra max | 1.5 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 180 |
| 基本额定静载荷 | Cor | 265 |
| 极限转速（min-1） | ||
| 脂润滑 | 6800 | |
| 油润滑 | 8000 | |
| 其他参数 | ||
| 质量（kg）（参考值） | 2 | |
| 油孔直径 | dh | 2.5 |
| 油沟槽宽度 | W | 5 |
| 孔数 | m | 4 |
| 圆柱孔轴承的非互换性游隙（μm） | ||
| 最小 | 10 | |
| 最大 | 30 | |
