NSK 7928A5TYNSULP4 S轴承尺寸、参数、图纸、互换、价格
NSK 7928A5TYNSULP4 S轴承
更新日期：2025-01-10 20:05:30
市场价：￥2213.65元
销售价：电话咨询
库存：4套
NSK 7928A5TYNSULP4 S轴承属于NSK 7928轴承系列，其内径为140.00mm，外径为190.00mm，厚度为24.00mm。
后缀列表：【A5：接触角 25°】【TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃】【SU：单列万能配对】【L：轻预紧】【P4：ISO 4级精度】【-S：商业包装，金色纸盒并覆膜，单个或成对包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
9
2
8
A
5
T
Y
N
S
U
L
P
4
-
S
7：角接触球轴承
9：尺寸系列：19系列
28：内径代号，内径：140 mm
A5：接触角 25°
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
SU：单列万能配对
L：轻预紧
P4：ISO 4级精度

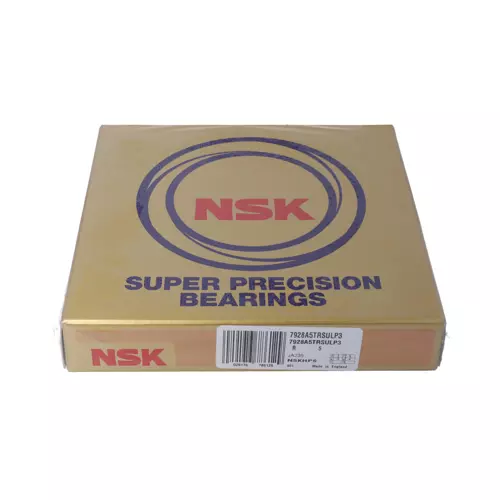

-S：商业包装，金色纸盒并覆膜，单个或成对包装
7：
角接触球轴承
9：
尺寸系列：19系列
28：
内径代号，内径：140 mm
A5：
接触角 25°
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
SU：
单列万能配对
L：
轻预紧
P4：
ISO 4级精度
-S：
商业包装，金色纸盒并覆膜，单个或成对包装
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 140 |
| 外径 | D | 190 |
| 厚度 | B | 24 |
| 作用点位置 | a | 50.5 |
| rmin | 1.5 | |
| r1 min | 1 | |
| da min | 149 | |
| Da max | 181 | |
| Db max | 184 | |
| ra max | 1.5 | |
| rb max | 0.8 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 78.5 |
| 基本额定静载荷 | Cor | 90 |
| 极限轴向载荷 | 68 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 6100 | |
| 油润滑 - 单列、无预紧 | 9100 | |
| 脂润滑 - 单列、无预紧（连续安全运行） | 4575 | |
| 油润滑 - 单列、无预紧（连续安全运行） | 6825 | |
| 其他参数 | ||
| 接触角（度） | 25 | |
| 系数 | fo | - |
| 质量（参考值） | 1.63 | |
| 计算结果 | ||
| 预紧力（N） | 单列使用时，无预紧。双列使用时，预紧力为：950 N。三列使用时，预紧力为：1292 N。四列使用时，预紧力为：1900 N。 | |
| 轴向刚度（N/μm） | 单列使用时，无轴向刚度。双列使用时，轴向刚度为：349 N/μm。三列使用时，轴向刚度为：516.52 N/μm。四列使用时，轴向刚度为：698 N/μm。 | |
| 径向刚度（N/μm） | 0 N/μm | |
| 测量轴向游隙（μm） | -13μm | |
