NSK 7220ATYNDBDMP4Y Q轴承尺寸、参数、图纸、互换、价格

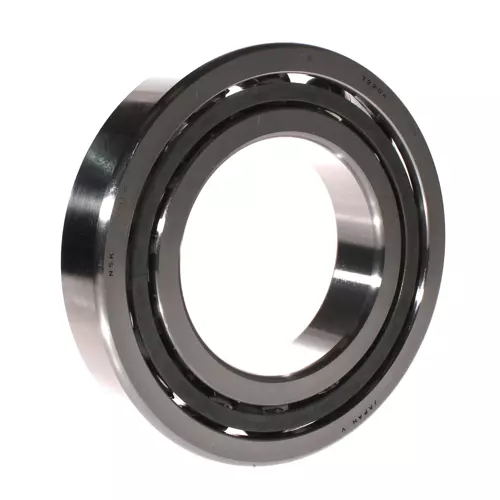

NSK 7220ATYNDBDMP4Y Q轴承
更新日期：2025-01-10 16:59:20
市场价：￥7134.22元
销售价：电话咨询
库存：5套
NSK 7220ATYNDBDMP4Y Q轴承属于NSK 7220轴承系列，其内径为100.00mm，外径为180.00mm，厚度为34.00mm。
后缀列表：【A：接触角 30°】【TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃】【DBD：三列背对背加串联（<>>）配对】【M：中预紧】【P4Y：特殊级精度，内圈内径、外圈外径尺寸差进行特殊管理，其他为ISO 4级】【-Q：商业包装，金色纸盒不覆膜单个或成对包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
2
2
0
A
T
Y
N
D
B
D
M
P
4
Y
-
Q
7：角接触球轴承
2：尺寸系列：02系列
20：内径代号，内径：100 mm
A：接触角 30°
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DBD：三列背对背加串联（<>>）配对
M：中预紧
P4Y：特殊级精度，内圈内径、外圈外径尺寸差进行特殊管理，其他为ISO 4级
-Q：商业包装，金色纸盒不覆膜单个或成对包装
7：
角接触球轴承
2：
尺寸系列：02系列
20：
内径代号，内径：100 mm
A：
接触角 30°
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DBD：
三列背对背加串联（<>>）配对
M：
中预紧
P4Y：
特殊级精度，内圈内径、外圈外径尺寸差进行特殊管理，其他为ISO 4级
-Q：
商业包装，金色纸盒不覆膜单个或成对包装
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 100 |
| 外径 | D | 180 |
| 厚度 | B | 34 |
| 作用点位置 | a | 57.4 |
| rmin | 2.1 | |
| r1 min | 1.1 | |
| da min | 112 | |
| Da max | 168 | |
| Db max | 173 | |
| ra max | 2 | |
| rb max | 1 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 144 |
| 基本额定静载荷 | Cor | 117 |
| 极限轴向载荷 | 79.5 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 5400 | |
| 油润滑 - 单列、无预紧 | 7200 | |
| 脂润滑 - 三列、M预紧 | 3240 | |
| 脂润滑 - 三列、M预紧（连续安全运行） | 2430 | |
| 油润滑 - 三列、M预紧 | 4320 | |
| 油润滑 - 三列、M预紧（连续安全运行） | 3240 | |
| 其他参数 | ||
| 接触角（度） | 30 | |
| 系数 | fo | - |
| 质量（参考值） | 3.21 | |
| 计算结果 | ||
| 预紧力（N） | 6870.72 N | |
| 轴向刚度（N/μm） | 956.08 N/μm | |
| 径向刚度（N/μm） | 1338.512 N/μm | |
| 测量轴向游隙（μm） | -45μm | |
