NSK 7206A5TRDULP3轴承尺寸、参数、图纸、互换、价格

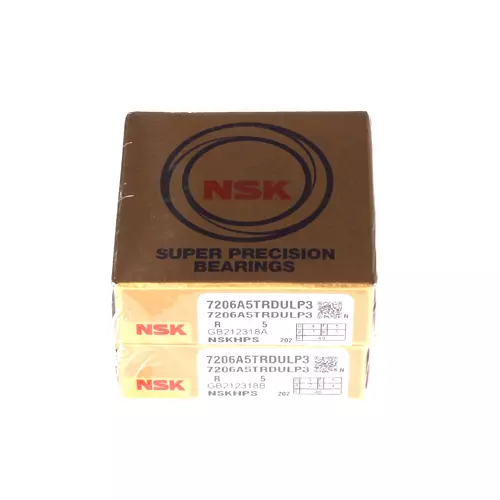

NSK 7206A5TRDULP3轴承
更新日期：2025-01-09 12:24:55
市场价：￥2525.8元
销售价：电话咨询
库存：4套
NSK 7206A5TRDULP3轴承属于NSK 7206轴承系列，其内径为30.00mm，外径为62.00mm，厚度为16.00mm。
后缀列表：【A5：接触角 25°】【TR：外圈引导酚醛树脂保持架，连续使用极限温度 120℃】【DU：双列万能配对】【L：轻预紧】【P3：特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
2
0
6
A
5
T
R
D
U
L
P
3
7：角接触球轴承
2：尺寸系列：02系列
06：内径代号，内径：30 mm
A5：接触角 25°
TR：外圈引导酚醛树脂保持架，连续使用极限温度 120℃
DU：双列万能配对
L：轻预紧
P3：特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
7：
角接触球轴承
2：
尺寸系列：02系列
06：
内径代号，内径：30 mm
A5：
接触角 25°
TR：
外圈引导酚醛树脂保持架，连续使用极限温度 120℃
DU：
双列万能配对
L：
轻预紧
P3：
特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 30 |
| 外径 | D | 62 |
| 厚度 | B | 16 |
| 作用点位置 | a | 18.7 |
| rmin | 1 | |
| r1 min | 0.6 | |
| da min | 36 | |
| Da max | 56 | |
| Db max | 57 | |
| ra max | 1 | |
| rb max | 0.5 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 23.2 |
| 基本额定静载荷 | Cor | 14.1 |
| 极限轴向载荷 | 12 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 21800 | |
| 油润滑 - 单列、无预紧 | 32700 | |
| 脂润滑 - 双列、L预紧 | 17440 | |
| 脂润滑 - 双列、L预紧（连续安全运行） | 13080 | |
| 油润滑 - 双列、L预紧 | 26160 | |
| 油润滑 - 双列、L预紧（连续安全运行） | 19620 | |
| 其他参数 | ||
| 接触角（度） | 25 | |
| 系数 | fo | - |
| 质量（参考值） | 0.194 | |
| 计算结果 | ||
| 预紧力（N） | 200 N | |
| 轴向刚度（N/μm） | 108 N/μm | |
| 径向刚度（N/μm） | 216 N/μm | |
| 测量轴向游隙（μm） | -7μm | |
| 型号（可前往） | 市场价 | 销售价 | 库存 |
| NSK 7206A5TYNSULP4 S轴承 | ￥389.84元 | - | 45 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| NSK 7206A5TRSULP3轴承 | ￥917.55元 | - | 2 |
| NSK 7206A5TRDUMP3轴承 | ￥1814.85元 | - | 9 |
