NSK 70BNR10ETYNDUELP4 MTEX S轴承尺寸、参数、图纸、互换、价格
NSK 70BNR10ETYNDUELP4 MTEX S轴承
更新日期：2025-01-10 11:32:05
市场价：￥1248.58元
销售价：电话咨询
库存：43套
NSK 70BNR10ETYNDUELP4 MTEX S轴承属于NSK 70轴承系列，其内径为70.00mm，外径为110.00mm，厚度为20.00mm。
后缀列表：【BNR：接触角 18°】【10：尺寸系列：10系列】【E：滚动体是超长寿命钢材质，内外圈是 SUJ2轴承钢材质】【TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃】【DU：双列万能配对】【EL：微预紧】【P4：ISO 4级精度】【-MTE：高速主轴轴承用润滑脂，推荐使用温度 -20~130℃】【X：油脂填充量代号，约填充空间容积的 15%】【-S：商业包装，金色纸盒并覆膜，单个或成对包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
0
B
N
R
1
0
E
T
Y
N
D
U
E
L
P
4
-
M
T
E
X
-
S
70：高速角接触球轴承，轴承内径：70mm
BNR：接触角 18°
10：尺寸系列：10系列
E：滚动体是超长寿命钢材质，内外圈是 SUJ2轴承钢材质
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DU：双列万能配对
EL：微预紧
P4：ISO 4级精度
-MTE：高速主轴轴承用润滑脂，推荐使用温度 -20~130℃
X：油脂填充量代号，约填充空间容积的 15%
-S：商业包装，金色纸盒并覆膜，单个或成对包装
70：
高速角接触球轴承，轴承内径：70mm
BNR：
接触角 18°
10：
尺寸系列：10系列
E：
滚动体是超长寿命钢材质，内外圈是 SUJ2轴承钢材质
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DU：
双列万能配对
EL：
微预紧
P4：
ISO 4级精度
-MTE：
高速主轴轴承用润滑脂，推荐使用温度 -20~130℃
X：
油脂填充量代号，约填充空间容积的 15%
-S：

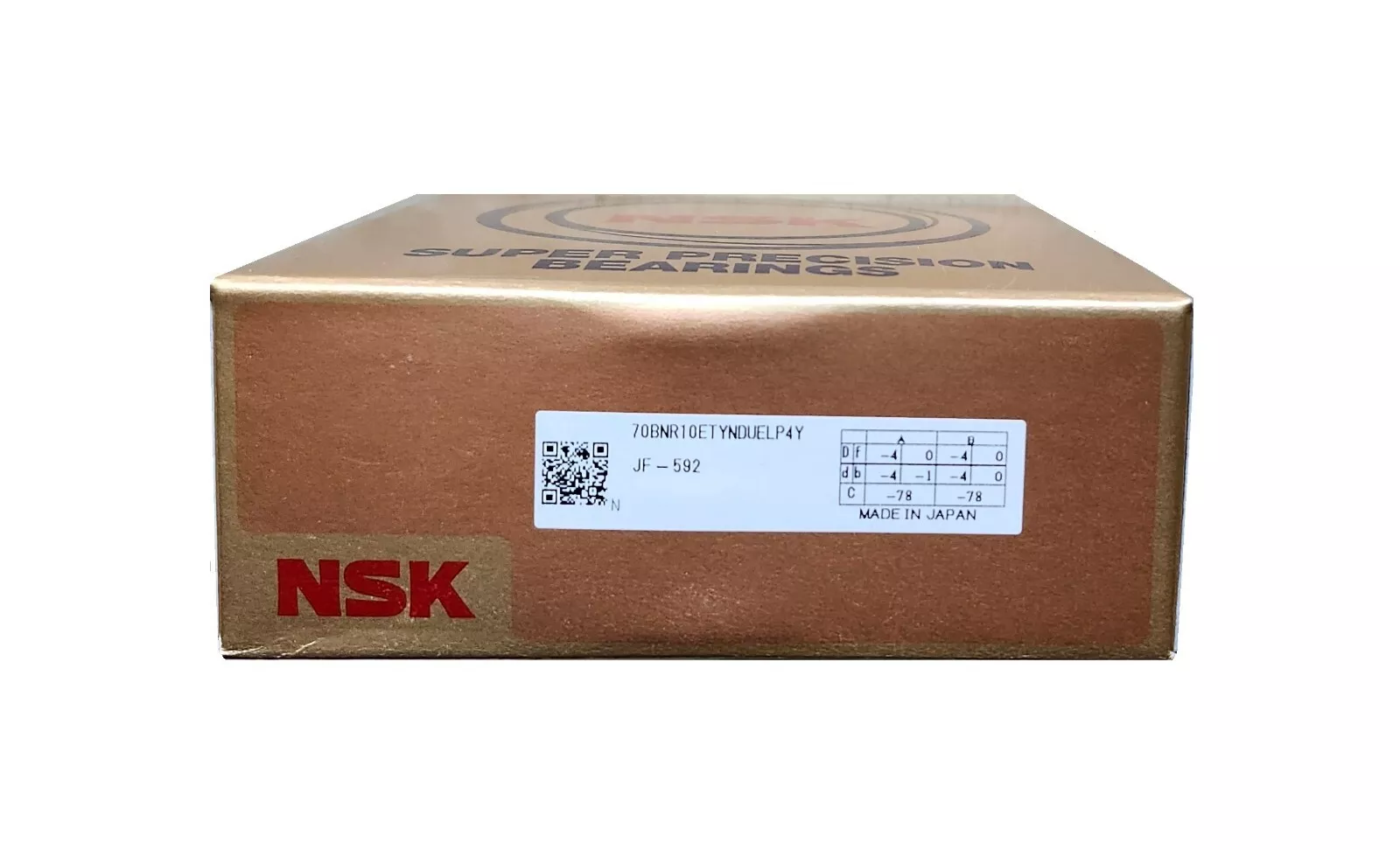

商业包装，金色纸盒并覆膜，单个或成对包装
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 70 |
| 外径 | D | 110 |
| 厚度 | B | 20 |
| 作用点位置 | a | 24.5 |
| rmin | 1.1 | |
| r1 min | 0.6 | |
| da min | 77 | |
| Da max | 103 | |
| Db max | 105 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 22.3 |
| 基本额定静载荷 | Cor | 19.8 |
| 极限轴向载荷 | 28.6 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 16700 | |
| 油润滑 - 单列、无预紧 | 23800 | |
| 脂润滑 - 双列、EL预紧 | 14195 | |
| 脂润滑 - 双列、EL预紧（连续安全运行） | 10646.25 | |
| 油润滑 - 双列、EL预紧 | 20230 | |
| 油润滑 - 双列、EL预紧（连续安全运行） | 15172.5 | |
| 其他参数 | ||
| 接触角（度） | 18 | |
| 系数 | fo | 10.9 |
| 质量（参考值） | 0.645 | |
| 计算结果 | ||
| 预紧力（N） | 49 N | |
| 轴向刚度（N/μm） | 53 N/μm | |
| 径向刚度（N/μm） | 344.5 N/μm | |
| 测量轴向游隙（μm） | 0μm | |
