SKF FYTB30TF/VA201轴承尺寸、参数、图纸、互换、价格

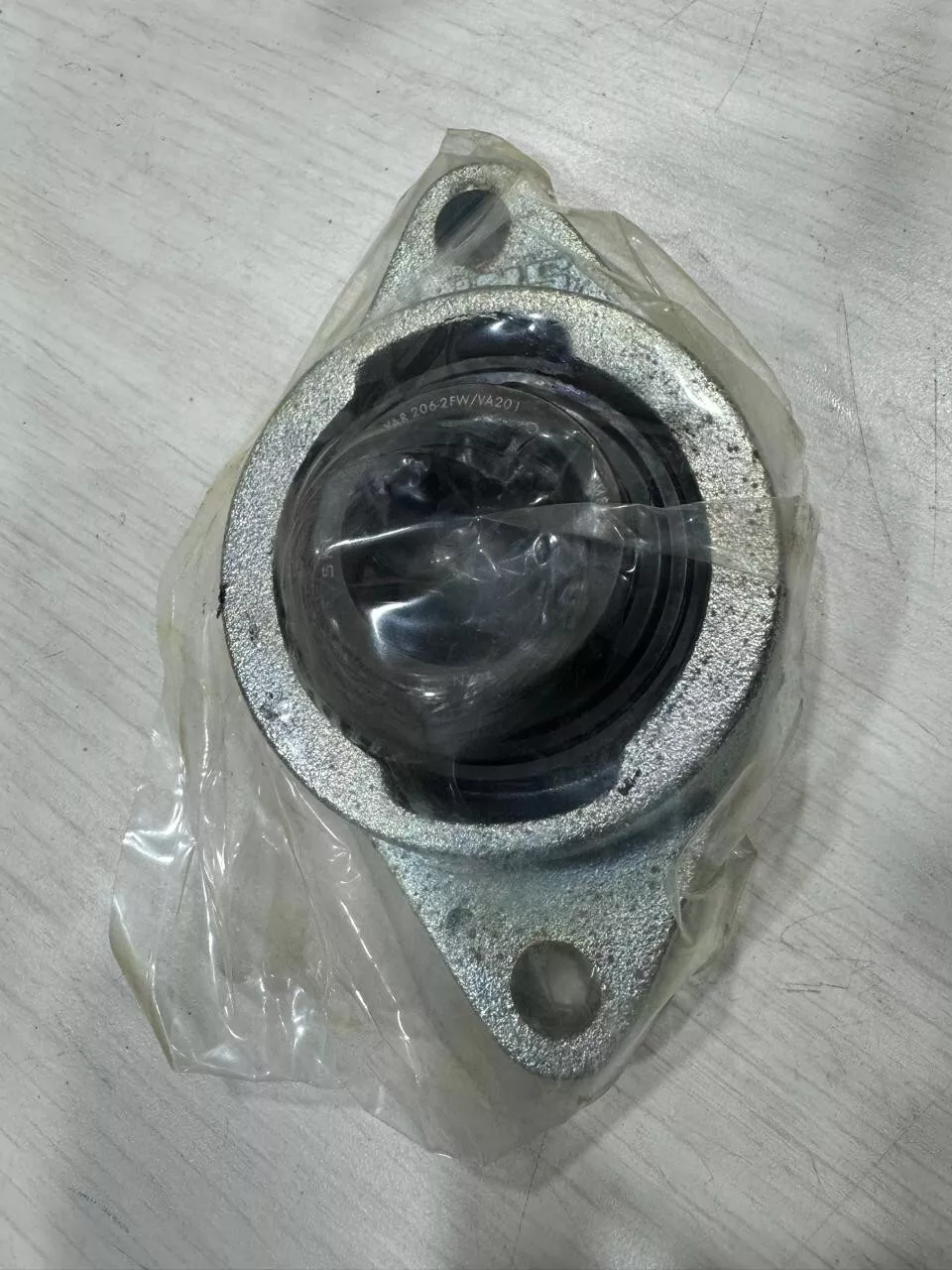

SKF FYTB30TF/VA201轴承
更新日期：2025-01-07 17:06:56
市场价：￥1389.43元（非销售价）
库存：5套
SKF FYTB30TF/VA201轴承属于用于高温应用的椭圆形法兰球轴承单元，需要进行跑合：是。
前缀列表：【FYTB：椭圆形凸缘球轴承单元】。后缀列表：【TF：用于高温应用的球轴承单元，包括一个带紧定螺钉锁定的嵌入式轴承】【/VA201：高温轴承，冲压钢保持架，磷化锰处理，C5 级径向游隙，使用聚二醇/石墨混合物进行润滑】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
F
Y
T
B
3
0
T
F
/
V
A
2
0
1
FYTB：椭圆形凸缘球轴承单元
30：内径：30 mm
TF：用于高温应用的球轴承单元，包括一个带紧定螺钉锁定的嵌入式轴承
/VA201：高温轴承，冲压钢保持架，磷化锰处理，C5 级径向游隙，使用聚二醇/石墨混合物进行润滑
FYTB：
椭圆形凸缘球轴承单元
30：
内径：30 mm
TF：
用于高温应用的球轴承单元，包括一个带紧定螺钉锁定的嵌入式轴承
/VA201：
高温轴承，冲压钢保持架，磷化锰处理，C5 级径向游隙，使用聚二醇/石墨混合物进行润滑
| 需要进行跑合 | 是 |
| 轴径 | d | 30mm |
| 胎肩直径内圈 | d₁ ≈ | 39.7mm |
| 轴承座高度 | A | 32.5mm |
| 步骤高度 | A₁ | 13mm |
| 内圈宽度 | B | 38.1mm |
| 锁紧装置侧面到螺纹中心的距离 | B₄ | 5mm |
| 总宽度 | H | 141.5mm |
| 联接螺栓之间的距离 | J | 116.5mm |
| 总长度 | L | 83mm |
| 孔径 | N | 11.5mm |
| 锁紧装置侧面到滚道中心的距离 | s₁ | 22.2mm |
| 总宽度 | T | 42.2mm |
| 基本额定动载 | 19.5kN |
| 基本额定静载荷 | 11.2kN |
| 极限转速 | 90r/min |
| 极限温度 | 250°C |
| 轴承单元质量 | 0.88kg |
| 沉头（紧定）螺钉 | M6x0.75 | |
| 螺钉的六角扳手尺寸 | 3mm | |
| 推荐螺钉的拧紧力矩 | 4Nm | |
| 联接螺栓，推荐公制尺寸 | 12mm | |
| 联接螺栓，推荐英尺尺寸 | 0.5in |
| 轴承 | YAR 206-2F/VA201 |
