NSK 7014CTYNSUMP4轴承尺寸、参数、图纸、互换、价格

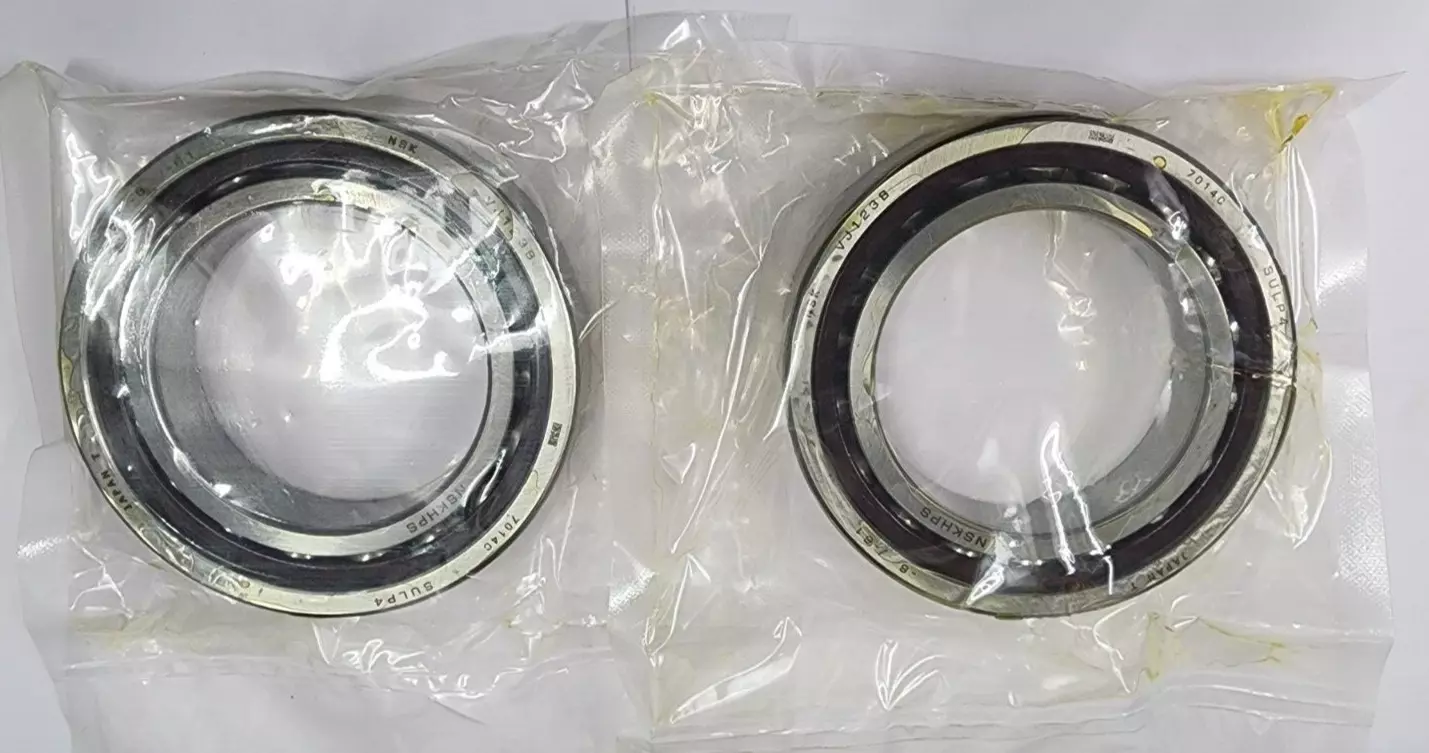

NSK 7014CTYNSUMP4轴承
更新日期：2025-01-10 11:26:53
市场价：￥895.97元
销售价：电话咨询
库存：8套
NSK 7014CTYNSUMP4轴承属于NSK 7014轴承系列，其内径为70.00mm，外径为110.00mm，厚度为20.00mm。
后缀列表：【C：接触角 15°】【TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃】【SU：单列万能配对】【M：中预紧】【P4：ISO 4级精度】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
0
1
4
C
T
Y
N
S
U
M
P
4
7：角接触球轴承
0：尺寸系列：10系列
14：内径代号，内径：70 mm
C：接触角 15°
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
SU：单列万能配对
M：中预紧
P4：ISO 4级精度
7：
角接触球轴承
0：
尺寸系列：10系列
14：
内径代号，内径：70 mm
C：
接触角 15°
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
SU：
单列万能配对
M：
中预紧
P4：
ISO 4级精度
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 70 |
| 外径 | D | 110 |
| 厚度 | B | 20 |
| 作用点位置 | a | 22.1 |
| rmin | 1.1 | |
| r1 min | 0.6 | |
| da min | 77 | |
| Da max | 103 | |
| Db max | 105 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 49 |
| 基本额定静载荷 | Cor | 43 |
| 极限轴向载荷 | 26.8 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 12800 | |
| 油润滑 - 单列、无预紧 | 19500 | |
| 脂润滑 - 单列、无预紧（连续安全运行） | 9600 | |
| 油润滑 - 单列、无预紧（连续安全运行） | 14625 | |
| 其他参数 | ||
| 接触角（度） | 15 | |
| 系数 | fo | 15.7 |
| 质量（参考值） | 0.606 | |
| 计算结果 | ||
| 预紧力（N） | 单列使用时，无预紧。双列使用时，预紧力为：732 N。三列使用时，预紧力为：995.52 N。四列使用时，预紧力为：1464 N。 | |
| 轴向刚度（N/μm） | 单列使用时，无轴向刚度。双列使用时，轴向刚度为：135 N/μm。三列使用时，轴向刚度为：199.8 N/μm。四列使用时，轴向刚度为：270 N/μm。 | |
| 径向刚度（N/μm） | 0 N/μm | |
| 测量轴向游隙（μm） | -30μm | |
