NSK 45BNR19STDUELP4Y S轴承尺寸、参数、图纸、互换、价格

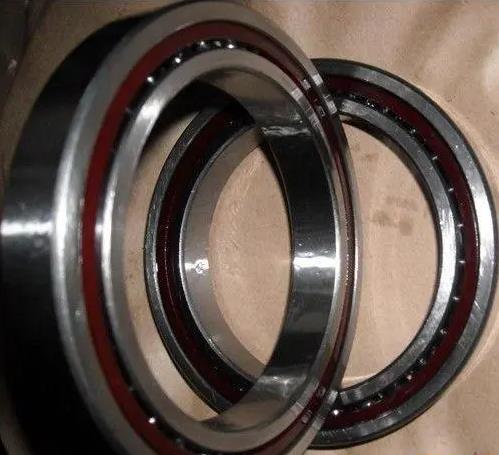

NSK 45BNR19STDUELP4Y S轴承
更新日期：2025-01-09 15:58:01
市场价：￥3276元
销售价：电话咨询
库存：3套
NSK 45BNR19STDUELP4Y S轴承属于NSK 45轴承系列，其内径为45.00mm，外径为68.00mm，厚度为12.00mm。
后缀列表：【BNR：接触角 18°】【19：尺寸系列：19系列】【S：内外圈和滚动体是 SUJ2轴承钢】【T：外圈引导酚醛树脂保持架或聚酰胺树脂保持架】【DU：双列万能配对】【EL：微预紧】【P4Y：特殊级精度，内圈内径、外圈外径尺寸差进行特殊管理，其他为ISO 4级】【-S：商业包装，金色纸盒并覆膜，单个或成对包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
4
5
B
N
R
1
9
S
T
D
U
E
L
P
4
Y
-
S
45：高速角接触球轴承，轴承内径：45mm
BNR：接触角 18°
19：尺寸系列：19系列
S：内外圈和滚动体是 SUJ2轴承钢
T：外圈引导酚醛树脂保持架或聚酰胺树脂保持架
DU：双列万能配对
EL：微预紧
P4Y：特殊级精度，内圈内径、外圈外径尺寸差进行特殊管理，其他为ISO 4级
-S：商业包装，金色纸盒并覆膜，单个或成对包装
45：
高速角接触球轴承，轴承内径：45mm
BNR：
接触角 18°
19：
尺寸系列：19系列
S：
内外圈和滚动体是 SUJ2轴承钢
T：
外圈引导酚醛树脂保持架或聚酰胺树脂保持架
DU：
双列万能配对
EL：
微预紧
P4Y：
特殊级精度，内圈内径、外圈外径尺寸差进行特殊管理，其他为ISO 4级
-S：
商业包装，金色纸盒并覆膜，单个或成对包装
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 45 |
| 外径 | D | 68 |
| 厚度 | B | 12 |
| 作用点位置 | a | 15.2 |
| rmin | 0.6 | |
| r1 min | 0.3 | |
| da min | 50 | |
| Da max | 63 | |
| Db max | 65.5 | |
| ra max | 0.6 | |
| rb max | 0.3 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 12.1 |
| 基本额定静载荷 | Cor | 8.7 |
| 极限轴向载荷 | 12.4 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 24800 | |
| 油润滑 - 单列、无预紧 | 35400 | |
| 脂润滑 - 双列、EL预紧 | 21080 | |
| 脂润滑 - 双列、EL预紧（连续安全运行） | 15810 | |
| 油润滑 - 双列、EL预紧 | 30090 | |
| 油润滑 - 双列、EL预紧（连续安全运行） | 22567.5 | |
| 其他参数 | ||
| 接触角（度） | 18 | |
| 系数 | fo | 10.6 |
| 质量（参考值） | 0.125 | |
| 计算结果 | ||
| 预紧力（N） | 50 N | |
| 轴向刚度（N/μm） | 41 N/μm | |
| 径向刚度（N/μm） | 266.5 N/μm | |
| 测量轴向游隙（μm） | 0μm | |
