NSK 7003A5TRSUMP3轴承尺寸、参数、图纸、互换、价格

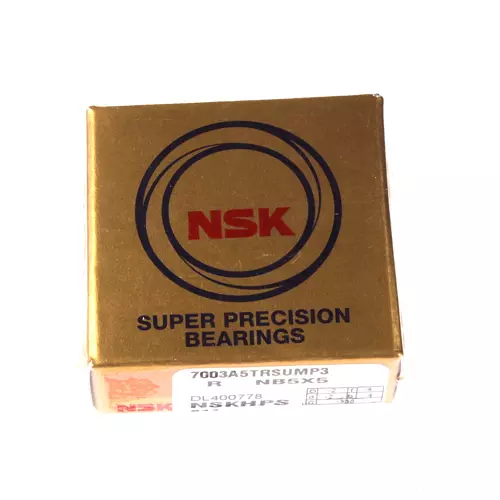

NSK 7003A5TRSUMP3轴承
更新日期：2025-01-08 19:26:05
市场价：￥757.63元
销售价：电话咨询
库存：6套
NSK 7003A5TRSUMP3轴承属于NSK 7003轴承系列，其内径为17.00mm，外径为35.00mm，厚度为10.00mm。
后缀列表：【A5：接触角 25°】【TR：外圈引导酚醛树脂保持架，连续使用极限温度 120℃】【SU：单列万能配对】【M：中预紧】【P3：特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
0
0
3
A
5
T
R
S
U
M
P
3
7：角接触球轴承
0：尺寸系列：10系列
03：内径代号，内径：17 mm
A5：接触角 25°
TR：外圈引导酚醛树脂保持架，连续使用极限温度 120℃
SU：单列万能配对
M：中预紧
P3：特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
7：
角接触球轴承
0：
尺寸系列：10系列
03：
内径代号，内径：17 mm
A5：
接触角 25°
TR：
外圈引导酚醛树脂保持架，连续使用极限温度 120℃
SU：
单列万能配对
M：
中预紧
P3：
特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 17 |
| 外径 | D | 35 |
| 厚度 | B | 10 |
| 作用点位置 | a | 11.1 |
| rmin | 0.3 | |
| r1 min | 0.15 | |
| da min | 19.5 | |
| Da max | 32.5 | |
| Db max | 33.8 | |
| ra max | 0.3 | |
| rb max | 0.15 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 6.6 |
| 基本额定静载荷 | Cor | 3.65 |
| 极限轴向载荷 | 3.35 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 38500 | |
| 油润滑 - 单列、无预紧 | 57700 | |
| 脂润滑 - 单列、无预紧（连续安全运行） | 28875 | |
| 油润滑 - 单列、无预紧（连续安全运行） | 43275 | |
| 其他参数 | ||
| 接触角（度） | 25 | |
| 系数 | fo | - |
| 质量（参考值） | 0.04 | |
| 计算结果 | ||
| 预紧力（N） | 单列使用时，无预紧。双列使用时，预紧力为：125 N。三列使用时，预紧力为：170 N。四列使用时，预紧力为：250 N。 | |
| 轴向刚度（N/μm） | 单列使用时，无轴向刚度。双列使用时，轴向刚度为：74 N/μm。三列使用时，轴向刚度为：109.52 N/μm。四列使用时，轴向刚度为：148 N/μm。 | |
| 径向刚度（N/μm） | 0 N/μm | |
| 测量轴向游隙（μm） | -7μm | |
