NSK 65BNR19HTYNSUELP4Y轴承尺寸、参数、图纸、互换、价格

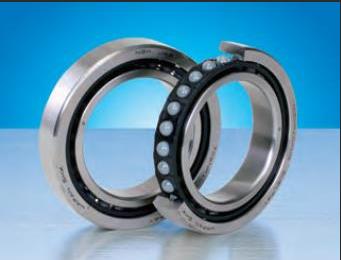

NSK 65BNR19HTYNSUELP4Y轴承
更新日期：2025-01-10 10:38:28
市场价：￥2520元
销售价：电话咨询
库存：2套
NSK 65BNR19HTYNSUELP4Y轴承属于NSK 65轴承系列，其内径为65.00mm，外径为90.00mm，厚度为13.00mm。
后缀列表：【BNR：接触角 18°】【19：尺寸系列：19系列】【H：滚动体材质是 Si3N4陶瓷，内外圈材质是 SUJ2轴承钢】【TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃】【SU：单列万能配对】【EL：微预紧】【P4Y：特殊级精度，内圈内径、外圈外径尺寸差进行特殊管理，其他为ISO 4级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
6
5
B
N
R
1
9
H
T
Y
N
S
U
E
L
P
4
Y
65：高速角接触球轴承，轴承内径：65mm
BNR：接触角 18°
19：尺寸系列：19系列
H：滚动体材质是 Si3N4陶瓷，内外圈材质是 SUJ2轴承钢
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
SU：单列万能配对
EL：微预紧
P4Y：特殊级精度，内圈内径、外圈外径尺寸差进行特殊管理，其他为ISO 4级
65：
高速角接触球轴承，轴承内径：65mm
BNR：
接触角 18°
19：
尺寸系列：19系列
H：
滚动体材质是 Si3N4陶瓷，内外圈材质是 SUJ2轴承钢
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
SU：
单列万能配对
EL：
微预紧
P4Y：
特殊级精度，内圈内径、外圈外径尺寸差进行特殊管理，其他为ISO 4级
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 65 |
| 外径 | D | 90 |
| 厚度 | B | 13 |
| 作用点位置 | a | 19.1 |
| BN | 2.8 | |
| SN | 7.5 | |
| r1 min | 0.6 | |
| rmin | 1 | |
| da min | 71 | |
| Da max | 84 | |
| Db max | 85 | |
| ra max | 1 | |
| rb max | 0.5 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 15.2 |
| 基本额定静载荷 | Cor | 13.2 |
| 极限轴向载荷 | 12.3 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 23300 | |
| 油润滑 - 单列、无预紧 | 36200 | |
| 脂润滑 - 单列、无预紧（连续安全运行） | 17475 | |
| 油润滑 - 单列、无预紧（连续安全运行） | 27150 | |
| 其他参数 | ||
| 接触角（度） | 18 | |
| 系数 | fo | 10.8 |
| 质量（参考值） | 0.181 | |
| 计算结果 | ||
| 预紧力（N） | 单列使用时，无预紧。双列使用时，预紧力为：50 N。三列使用时，预紧力为：68 N。四列使用时，预紧力为：100 N。 | |
| 轴向刚度（N/μm） | 单列使用时，无轴向刚度。双列使用时，轴向刚度为：56 N/μm。三列使用时，轴向刚度为：82.88 N/μm。四列使用时，轴向刚度为：112 N/μm。 | |
| 径向刚度（N/μm） | 0 N/μm | |
| 测量轴向游隙（μm） | 0μm | |
