NSK 7214ATYNDBLP4轴承尺寸、参数、图纸、互换、价格

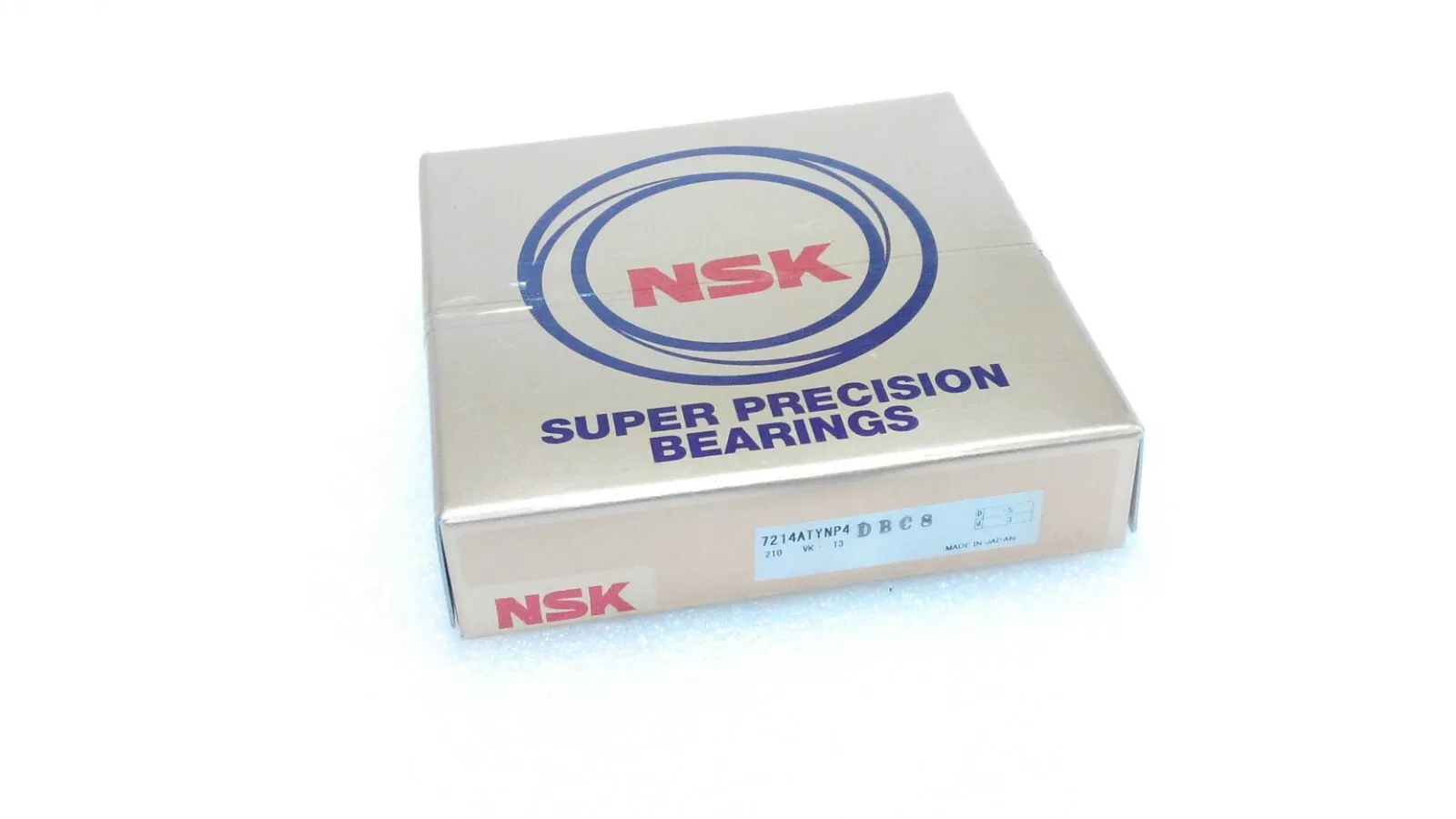

NSK 7214ATYNDBLP4轴承
更新日期：2025-01-10 11:38:00
市场价：￥2142元
销售价：电话咨询
库存：11套
NSK 7214ATYNDBLP4轴承属于NSK 7214轴承系列，其内径为70.00mm，外径为125.00mm，厚度为24.00mm。
后缀列表：【A：接触角 30°】【TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃】【DB：双列背对背（<>）配对】【L：轻预紧】【P4：ISO 4级精度】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
2
1
4
A
T
Y
N
D
B
L
P
4
7：角接触球轴承
2：尺寸系列：02系列
14：内径代号，内径：70 mm
A：接触角 30°
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DB：双列背对背（<>）配对
L：轻预紧
P4：ISO 4级精度
7：
角接触球轴承
2：
尺寸系列：02系列
14：
内径代号，内径：70 mm
A：
接触角 30°
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DB：
双列背对背（<>）配对
L：
轻预紧
P4：
ISO 4级精度
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 70 |
| 外径 | D | 125 |
| 厚度 | B | 24 |
| 作用点位置 | a | 40.1 |
| rmin | 1.5 | |
| r1 min | 1 | |
| da min | 79 | |
| Da max | 116 | |
| Db max | 119 | |
| ra max | 1.5 | |
| rb max | 0.8 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 77 |
| 基本额定静载荷 | Cor | 59.5 |
| 极限轴向载荷 | 38 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 7700 | |
| 油润滑 - 单列、无预紧 | 10300 | |
| 脂润滑 - 双列、L预紧 | 6160 | |
| 脂润滑 - 双列、L预紧（连续安全运行） | 4620 | |
| 油润滑 - 双列、L预紧 | 8240 | |
| 油润滑 - 双列、L预紧（连续安全运行） | 6180 | |
| 其他参数 | ||
| 接触角（度） | 30 | |
| 系数 | fo | - |
| 质量（参考值） | 1.1 | |
| 计算结果 | ||
| 预紧力（N） | 1067 N | |
| 轴向刚度（N/μm） | 346 N/μm | |
| 径向刚度（N/μm） | 484.4 N/μm | |
| 测量轴向游隙（μm） | -15μm | |
| 型号（可前往） | 市场价 | 销售价 | 库存 |
| NSK 7214ATYNDBDLP5 5轴承 | ￥3003元 | - | 3 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| NSK 7214ATYNDBLP5轴承 | ￥1405.3元 | - | 72 |
| NSK 7214ATYNP4轴承，货期1-3周 | ￥2429.7元 | - | 1 |
