NSK 7210CSN24TRDULP3轴承尺寸、参数、图纸、互换、价格

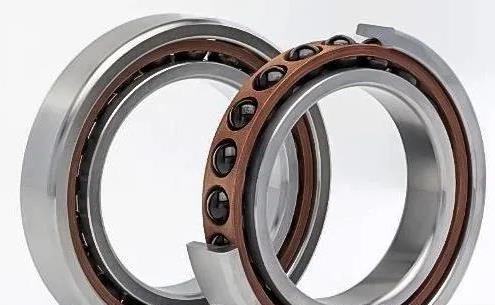

NSK 7210CSN24TRDULP3轴承
更新日期：2025-01-09 17:10:05
市场价：￥8120.84元
销售价：电话咨询
库存：4套
NSK 7210CSN24TRDULP3轴承属于NSK 7210轴承系列，其内径为50.00mm，外径为90.00mm，厚度为20.00mm。
后缀列表：【C：接触角 15°】【SN24：陶瓷球】【TR：外圈引导酚醛树脂保持架，连续使用极限温度 120℃】【DU：双列万能配对】【L：轻预紧】【P3：特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
2
1
0
C
S
N
2
4
T
R
D
U
L
P
3
7：角接触球轴承
2：尺寸系列：02系列
10：内径代号，内径：50 mm
C：接触角 15°
SN24：陶瓷球
TR：外圈引导酚醛树脂保持架，连续使用极限温度 120℃
DU：双列万能配对
L：轻预紧
P3：特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
7：
角接触球轴承
2：
尺寸系列：02系列
10：
内径代号，内径：50 mm
C：
接触角 15°
SN24：
陶瓷球
TR：
外圈引导酚醛树脂保持架，连续使用极限温度 120℃
DU：
双列万能配对
L：
轻预紧
P3：
特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 50 |
| 外径 | D | 90 |
| 厚度 | B | 20 |
| 作用点位置 | a | 19.4 |
| rmin | 1.1 | |
| r1 min | 0.6 | |
| da min | 57 | |
| Da max | 83 | |
| Db max | 85 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 45 |
| 基本额定静载荷 | Cor | 31.5 |
| 极限轴向载荷 | 25 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 20600 | |
| 油润滑 - 单列、无预紧 | 31300 | |
| 脂润滑 - 双列、L预紧 | 16480 | |
| 脂润滑 - 双列、L预紧（连续安全运行） | 12360 | |
| 油润滑 - 双列、L预紧 | 25040 | |
| 油润滑 - 双列、L预紧（连续安全运行） | 18780 | |
| 其他参数 | ||
| 接触角（度） | 15 | |
| 系数 | fo | 14.5 |
| 质量（参考值） | 0.387 | |
| 计算结果 | ||
| 预紧力（N） | 275 N | |
| 轴向刚度（N/μm） | 80 N/μm | |
| 径向刚度（N/μm） | 480 N/μm | |
| 测量轴向游隙（μm） | -15μm | |
