NSK 50BER19STSULP3轴承尺寸、参数、图纸、互换、价格

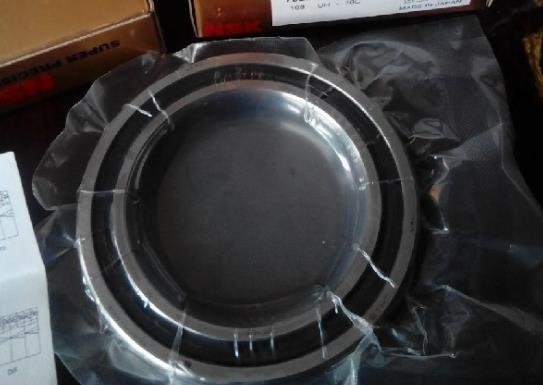

NSK 50BER19STSULP3轴承
更新日期：2025-01-09 16:47:14
市场价：￥1757.82元
销售价：电话咨询
库存：4套
NSK 50BER19STSULP3轴承属于NSK 50轴承系列，其内径为50.00mm，外径为72.00mm，厚度为12.00mm。
后缀列表：【BER：接触角 25°】【19：尺寸系列：19系列】【S：内外圈和滚动体是 SUJ2轴承钢】【T：外圈引导酚醛树脂保持架或聚酰胺树脂保持架】【SU：单列万能配对】【L：轻预紧】【P3：特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
5
0
B
E
R
1
9
S
T
S
U
L
P
3
50：高速角接触球轴承，轴承内径：50mm
BER：接触角 25°
19：尺寸系列：19系列
S：内外圈和滚动体是 SUJ2轴承钢
T：外圈引导酚醛树脂保持架或聚酰胺树脂保持架
SU：单列万能配对
L：轻预紧
P3：特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
50：
高速角接触球轴承，轴承内径：50mm
BER：
接触角 25°
19：
尺寸系列：19系列
S：
内外圈和滚动体是 SUJ2轴承钢
T：
外圈引导酚醛树脂保持架或聚酰胺树脂保持架
SU：
单列万能配对
L：
轻预紧
P3：
特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 50 |
| 外径 | D | 72 |
| 厚度 | B | 12 |
| 作用点位置 | a | 20.2 |
| rmin | 0.6 | |
| r1 min | 0.3 | |
| da min | 55 | |
| Da max | 67 | |
| Db max | 69.5 | |
| ra max | 0.6 | |
| rb max | 0.3 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 12.2 |
| 基本额定静载荷 | Cor | 9.35 |
| 极限轴向载荷 | 16.3 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 19700 | |
| 油润滑 - 单列、无预紧 | 27900 | |
| 脂润滑 - 单列、无预紧（连续安全运行） | 14775 | |
| 油润滑 - 单列、无预紧（连续安全运行） | 20925 | |
| 其他参数 | ||
| 接触角（度） | 25 | |
| 系数 | fo | - |
| 质量（参考值） | 0.127 | |
| 计算结果 | ||
| 预紧力（N） | 单列使用时，无预紧。双列使用时，预紧力为：255 N。三列使用时，预紧力为：346.8 N。四列使用时，预紧力为：510 N。 | |
| 轴向刚度（N/μm） | 单列使用时，无轴向刚度。双列使用时，轴向刚度为：128 N/μm。三列使用时，轴向刚度为：189.44 N/μm。四列使用时，轴向刚度为：256 N/μm。 | |
| 径向刚度（N/μm） | 0 N/μm | |
| 测量轴向游隙（μm） | -8μm | |
