INA ZKLR0828-2Z轴承尺寸、参数、图纸、互换、价格

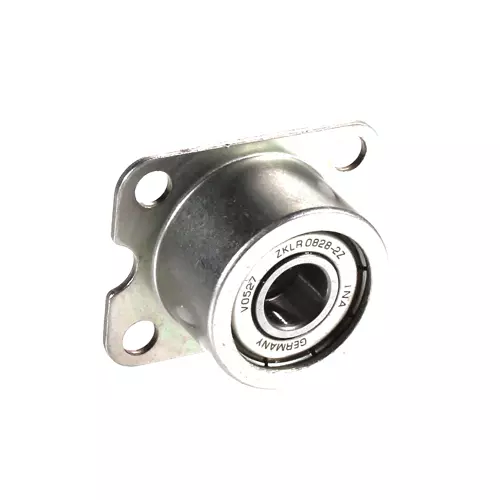

INA ZKLR0828-2Z轴承
更新日期：2025-03-17 19:26:48
市场价：￥313.93元
销售价：电话咨询
库存：225套
INA ZKLR0828-2Z轴承属于角接触球轴承单元 ZKLR..-2Z 系列，双向，螺钉安装，两侧间隙密封。
前缀列表：【ZKLR：丝杠用双列推力角接触球轴承单元（螺栓安装）】。后缀列表：【-2Z：两侧带间隙式金属防尘盖】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
Z
K
L
R
0
8
2
8
-
2
Z
ZKLR：丝杠用双列推力角接触球轴承单元（螺栓安装）
08：内径代号，内径：8 mm
28：宽度代号，宽度：28 mm
-2Z：两侧带间隙式金属防尘盖
ZKLR：
丝杠用双列推力角接触球轴承单元（螺栓安装）
08：
内径代号，内径：8 mm
28：
宽度代号，宽度：28 mm
-2Z：
两侧带间隙式金属防尘盖
| 主要尺寸&性能数据 | ||
| d | 8 mm | 内径 |
| 0 mm | 内径上公差 | |
| -0.008 mm | 内径下公差 | |
| D | 23.9 mm | 轴承箱外径 |
| 0.03 mm | 轴承箱外径上公差 | |
| -0.01 mm | 轴承箱外径下公差 | |
| B | 14 mm | 内圈宽度 |
| 0.25 mm | 内圈宽度上公差 | |
| -0.25 mm | 内圈宽度下公差 | |
| Cr | 5,000 N | 径向额定动载荷 |
| C0r | 2,700 N | 径向额定静载荷 |
| Ca | 2,060 N | 基本额定动载荷，轴向 |
| C0a | 1,850 N | 基本额定静载荷，轴向 |
| Cur | 142 N | 径向极限疲劳载荷 |
| nG Grease | 6,200 1/min | 极限转速-脂润滑 |
| MRL | 0.08 Nm | 轴承摩擦力矩 |
| 35.698 g | 重量 | |
| 尺寸参数 | ||
| d1 | 11 mm | 内圈挡边直径 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| d2 | 4.5 mm | 固定孔直径 |
| A1 | 28 mm | 法兰宽度 |
| A2 | 35 mm | 法兰高度 |
| b | 6.6 mm | 宽固定槽 |
| m | 26 mm | 孔距高度 |
| n | 20 mm | 孔距宽度 |
| M | 35 mm | 固定槽距离 |
| H | 15.5 mm | 外壳高度 |
| 0 mm | 外壳高度上公差 | |
| -0.5 mm | 外壳高度下公差 | |
| 安装参数 | ||
| da | 10.4 mm | 轴肩直径 |
| Dai | 18 mm | 外圈内侧支架直径 |
| Daa min | 22 mm | 外圈最小支撑直径 |
| M4 | 螺钉尺寸 | |
| n | 4 | 螺钉数量 |
| M6 | 螺钉尺寸 b | |
| n | 2 | 螺钉数量 b |
| t1 | 0.2 mm | 将孔定位到壳体中 |
| 附加附件 | ||
| caL | 16 N/µm | 轴向刚度 |
| Mm | 0.003 kg * cm² | 质量惯性矩 |
| 7 µm | 轴向跳动 | |
| ZM08 | 锁紧螺母1 | |
| MA | 4 Nm | 螺母拧紧力矩 |
| 密封 | 2Z | 两侧带最小间隙密封件 |
