INA ZKLF70155-2Z-XL轴承尺寸、参数、图纸、互换、价格

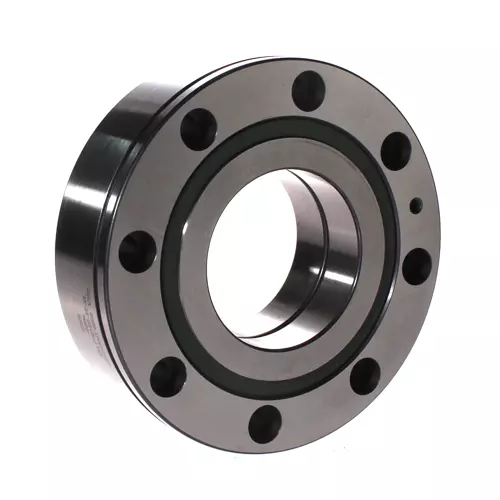

INA ZKLF70155-2Z-XL轴承
更新日期：2025-03-05 12:07:49
市场价：￥12180元
销售价：电话咨询
库存：6套
INA ZKLF70155-2Z-XL轴承属于轴向角接触球轴承 ZKLF..-2Z 系列，双向，螺钉安装，两侧间隙密封。
前缀列表：【ZKLF：丝杠用双列推力角接触球轴承（螺栓安装）】。后缀列表：【-2Z：两侧带间隙式金属防尘盖】【-XL：X-life 长寿命轴承标记】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
Z
K
L
F
7
0
1
5
5
-
2
Z
-
X
L
ZKLF：丝杠用双列推力角接触球轴承（螺栓安装）
70：内径代号，公称内径：70 mm
155：外径代号，公称外径：155 mm
-2Z：两侧带间隙式金属防尘盖
-XL：X-life 长寿命轴承标记
ZKLF：
丝杠用双列推力角接触球轴承（螺栓安装）
70：
内径代号，公称内径：70 mm
155：
外径代号，公称外径：155 mm
-2Z：
两侧带间隙式金属防尘盖
-XL：
X-life 长寿命轴承标记
| 主要尺寸&性能数据 | ||
| d | 70 mm | 内径 |
| 0 mm | 内径上公差 | |
| -0.008 mm | 内径下公差 | |
| D | 155 mm | 外径 |
| 0 mm | 外径上公差 | |
| -0.015 mm | 外径下公差 | |
| B | 45 mm | 宽度 |
| 0 mm | 宽度上公差 | |
| -0.25 mm | 宽度下公差 | |
| Ca | 97,000 N | 基本额定动载荷，轴向 |
| C0a | 241,000 N | 基本额定静载荷，轴向 |
| Cua | 14,600 N | 极限疲劳载荷，轴向 |
| nG Grease | 3,800 1/min | 极限转速-脂润滑 |
| nϑ | 2,800 1/min | 热安全运行转速 |
| MR | 1.2 Nm | 轴承摩擦力矩 |
| 4.386 kg | 重量 | |
| 尺寸参数 | ||
| d1 | 95 mm | 内圈挡边直径 |
| rmin | 0.6 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| J | 130 mm | 安装孔节圆直径 |
| d2 | 8.8 mm | 安装孔直径 |
| b | 3 mm | 抽汽口宽度 |
| I | 35 mm | 抽汽口距离 |
| n | 8 | 安装孔倾斜量 |
| t | 45 ° | 安装孔倾斜分离角 |
| a | 60 ° | 接触角 |
| 安装参数 | ||
| Da max | 110 mm | 壳体最大直径 |
| da min | 92 mm | 最小轴径 |
| t1 | 0.2 mm | 壳体中孔的位置公差 |
| M8 | 固定螺钉尺寸 | |
| na | 8 | 相邻结构中的孔数 |
| ta | 45 ° | 相邻孔倾斜分离角 |
| M6 | 润滑用连接螺纹 | |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| caL | 1,450 N/µm | 轴向刚度 |
| ckL | 2,250 Nm/mrad | 倾斜刚度 |
| Mm | 19.8 kg * cm² | 质量惯性矩 |
| 3 µm | 轴向跳动 | |
| ZMA70/110 | 推荐用于径向锁紧的INA精密锁紧螺母 | |
| AM70 | 建议使用INA精密锁紧螺母进行轴向锁紧 | |
| MA | 130 Nm | 推荐INA精密锁紧螺母的拧紧力矩 |
| 19,031 N | 所需锁紧螺母轴向力 | |
| 密封 | 2Z | 两侧的最小间隙密封件 |
| 公差等级 | 标准 |
