INA KWVE25-B-ES-UG-V1-G4轴承尺寸、参数、图纸、互换、价格
INA KWVE25-B-ES-UG-V1-G4轴承
更新日期：2025-03-17 20:32:57
市场价：￥848.04元
销售价：电话咨询
库存：2套

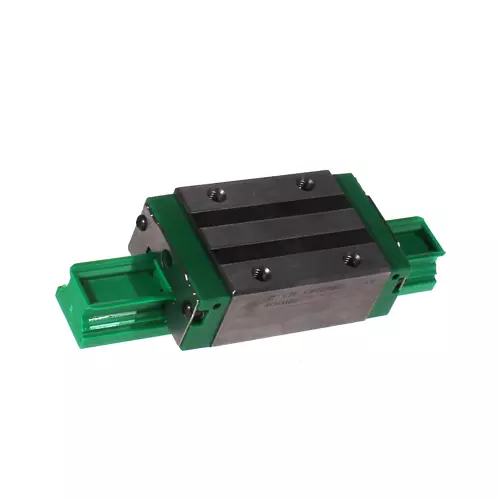

INA KWVE25-B-ES-UG-V1-G4轴承属于托架 KWVE..-B-ES 系列，四排直线滚珠轴承和导轨组件的托架，膨胀型，窄型设计。
前缀列表：【KWVE：四列循环滚珠滑块（与TKVD导轨组成KUVE系列成套直线导轨）】。后缀列表：【-B：系统版本 B】【-ES：窄短型滑块】【-UG：未预润滑】【-V1：预压等级 V1级】【-G4：精度等级 G4级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
K
W
V
E
2
5
-
B
-
E
S
-
U
G
-
V
1
-
G
4
KWVE：四列循环滚珠滑块（与TKVD导轨组成KUVE系列成套直线导轨）
25：导轨大小：25 mm
-B：系统版本 B
-ES：窄短型滑块
-UG：未预润滑
-V1：预压等级 V1级
-G4：精度等级 G4级
KWVE：
四列循环滚珠滑块（与TKVD导轨组成KUVE系列成套直线导轨）
25：
导轨大小：25 mm
-B：
系统版本 B
-ES：
窄短型滑块
-UG：
未预润滑
-V1：
预压等级 V1级
-G4：
精度等级 G4级
| 主要尺寸&性能数据 | ||
| H | 33 mm | 系统高度 |
| B | 48 mm | 托架宽度 |
| L | 83.3 mm | 托架全长 |
| C | 17,900 N | 额定动载荷 |
| C | 37,000 N | 额定静载荷 |
| M0x | 510 Nm | 轴静态力矩额定值 X |
| M0y | 395 Nm | 轴静态力矩额定值 Y |
| M0z | 395 Nm | 轴静态力矩额定值 Z |
| 0.504 kg | 重量 | |
| 安装参数 | ||
| VMKB_065 | KWVE | 材料名称 |
| A1 | 12.5 mm | |
| JB | 35 mm | |
| b | 23 mm | 宽轨 |
| A2 | 6.5 mm | |
| L1 | 60.7 mm | |
| LS | 1.65 mm | |
| JL | 35 mm | |
| H1 | 5.2 mm | |
| H5 | 5.25 mm | |
| T5 | 10 mm | |
| G2 | M6 | 固定螺钉（DIN ISO 4762-12.9） |
| G2 MA | 17 Nm | 最大拧紧力矩 |
| D2 | 6.8 mm | |

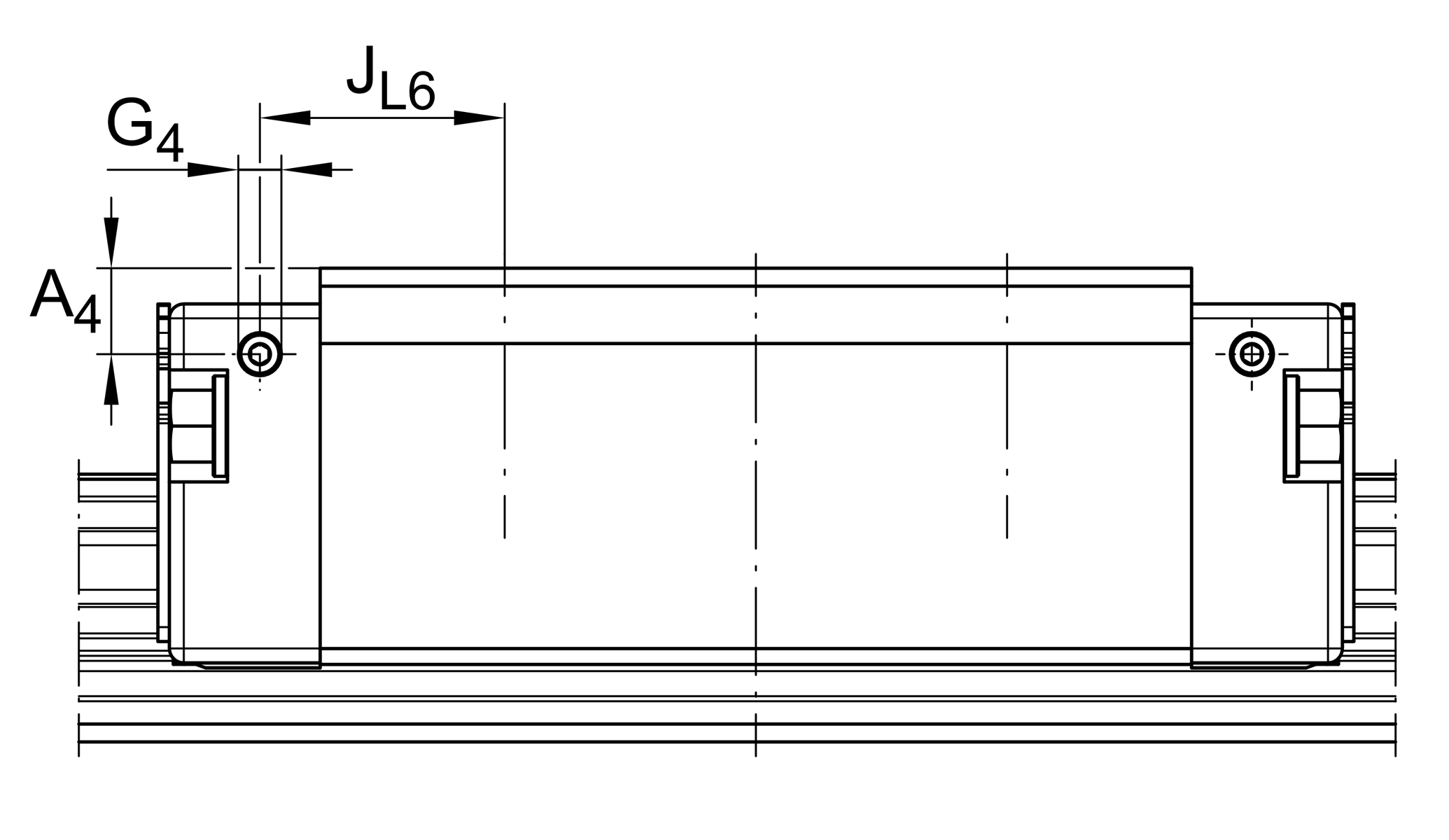

| A3 | 11 mm | 润滑接头 |
| G3 | M6 | 润滑接头 |
| t G3 | 7 mm | 润滑接头的最大允许螺钉深度 |
| A4 | 6.5 mm | 润滑接头 |
| G4 | M3 mm | 润滑接头 |
| t G4 | 7 mm | 润滑接头的最大允许螺钉深度 |
| JL6 | 12.85 mm | 润滑接头 |
| 尺码代码 | 25 | |
| 版本 | B | |
| 托架设计 | ES | 膨胀设计，窄型托架 |
| 预紧 | V1 | 一级预紧 |
| 精度等级 | G3 |
