INA ZARN1747-TV-A-NA-MRL轴承尺寸、参数、图纸、互换、价格

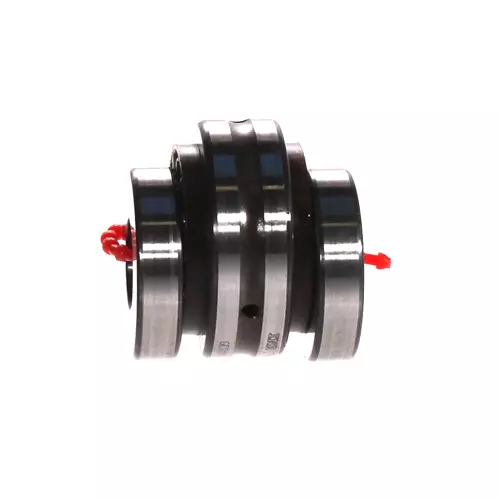

INA ZARN1747-TV-A-NA-MRL轴承
更新日期：2025-03-07 10:52:50
市场价：￥4777.23元
销售价：电话咨询
库存：10套
INA ZARN1747-TV-A-NA-MRL轴承属于滚针/轴向圆柱滚子轴承 ZARN 系列，双向。
前缀列表：【ZARN：丝杠用滚针和推力圆柱滚子组合轴承】。后缀列表：【-TV：滚动体引导，玻璃纤维增强尼龙66保持架】【-A：内部设计结构优化】【-NA：带有匹配部件的轴承被标注为NA（不可互换）】【-MRL：代表摩擦力矩】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
Z
A
R
N
1
7
4
7
-
T
V
-
A
-
N
A
-
M
R
L
ZARN：丝杠用滚针和推力圆柱滚子组合轴承
17：内径代号，公称内径：17 mm
47：外径代号，公称外径：47 mm
-TV：滚动体引导，玻璃纤维增强尼龙66保持架
-A：内部设计结构优化
-NA：带有匹配部件的轴承被标注为NA（不可互换）
-MRL：代表摩擦力矩
ZARN：
丝杠用滚针和推力圆柱滚子组合轴承
17：
内径代号，公称内径：17 mm
47：
外径代号，公称外径：47 mm
-TV：
滚动体引导，玻璃纤维增强尼龙66保持架
-A：
内部设计结构优化
-NA：
带有匹配部件的轴承被标注为NA（不可互换）
-MRL：
代表摩擦力矩
| 主要尺寸&性能数据 | ||
| d | 17 mm | 内径 |
| D | 47 mm | 外径 |
| H | 43 mm | 高度 |
| Ca | 26,000 N | 基本额定动载荷，轴向 |
| C0a | 57,000 N | 基本额定静载荷，轴向 |
| Cr | 14,000 N | 径向额定动载荷 |
| C0r | 19,900 N | 径向额定静载荷 |
| Cua | 8,000 N | 极限疲劳载荷，轴向 |
| Cur | 3,000 N | 径向极限疲劳载荷 |
| nG Oil | 7,800 1/min | 极限转速-油润滑 |
| nG Grease | 2,100 1/min | 极限转速-脂润滑 |
| MRL | 0.4 Nm | 轴承摩擦力矩 |
| 0.325 kg | 重量 | |
| 尺寸参数 | ||
| H1 | 29.5 mm | 含垫圈外圈高度 |
| C | 16 mm | 外圈宽度 |
| D1 | 38 mm | 轴垫圈撕裂直径 |
| B | 9 mm | 内圈宽度 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| 安装参数 | ||
| Da max | 39 mm | 壳肩最大直径 |
| da min | 28 mm | 轴肩最小直径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| caL | 1,600 N/µm | 轴向刚度 |
| ckL | 160 Nm/mrad | 倾斜刚度 |
| Mm | 0.373 kg * cm² | 质量惯性矩 |
| 1 µm | 轴向跳动 | |
| radial | ZM17 | 锁紧螺母1 |
| axial | AM17 | 锁紧螺母2 |
| MA | 12 Nm | 螺母拧紧力矩 |
| 7,078 N | 轴向预紧力 | |
| 保持架 | TV | 塑料保持架 |
| 定位特征，轴承外圈 | 标准 |
