INA ZARF2068-TV-A轴承尺寸、参数、图纸、互换、价格

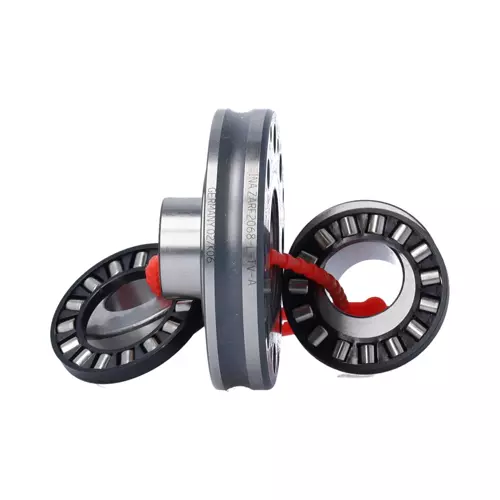

INA ZARF2068-TV-A轴承
更新日期：2025-03-07 10:03:51
市场价：￥2822.11元
销售价：电话咨询
库存：6套
INA ZARF2068-TV-A轴承属于滚针/轴向圆柱滚子轴承 ZARF 系列，双向，螺钉安装。
前缀列表：【ZARF：丝杠用滚针与推力圆柱滚子组合轴承（螺栓安装）】。后缀列表：【-TV：滚动体引导，玻璃纤维增强尼龙66保持架】【-A：内部设计结构优化】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
Z
A
R
F
2
0
6
8
-
T
V
-
A
ZARF：丝杠用滚针与推力圆柱滚子组合轴承（螺栓安装）
20：内径代号，公称内径：20 mm
68：外径代号，公称外径：68 mm
-TV：滚动体引导，玻璃纤维增强尼龙66保持架
-A：内部设计结构优化
ZARF：
丝杠用滚针与推力圆柱滚子组合轴承（螺栓安装）
20：
内径代号，公称内径：20 mm
68：
外径代号，公称外径：68 mm
-TV：
滚动体引导，玻璃纤维增强尼龙66保持架
-A：
内部设计结构优化
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| D | 68 mm | 外径 |
| H | 46 mm | 高度 |
| Cr | 14,900 N | 径向额定动载荷 |
| C0r | 22,400 N | 径向额定静载荷 |
| Ca | 33,500 N | 基本额定动载荷，轴向 |
| C0a | 76,000 N | 基本额定静载荷，轴向 |
| Cur | 3,400 N | 径向极限疲劳载荷 |
| Cua | 6,400 N | 极限疲劳载荷，轴向 |
| nG Grease | 2,000 1/min | 极限转速-脂润滑 |
| nG Oil | 7,000 1/min | 极限转速-油润滑 |
| MRL | 0.5 Nm | 轴承摩擦力矩 |
| 0.495 kg | 重量 | |
| 尺寸参数 | ||
| H1 | 29 mm | 含垫圈外圈高度 |
| C | 14 mm | 外圈宽度 |
| C1 | 8 mm | 到润滑孔的距离 |
| D1 | 42 mm | 轴垫圈撕裂直径 |
| B | 10 mm | 内圈宽度 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| d1 | 3.2 mm | 润滑孔直径 |
| J | 53 mm | 节圆直径（孔） |
| n x t | 45 ° | 剖分 |
| t1 | 0.1 mm | 将孔定位到壳体中 |
| 安装参数 | ||
| Da max | 43 mm | 壳肩最大直径 |
| da min | 33 mm | 轴肩最小直径 |
| ZMA20/38 | 锁紧螺母1 | |
| AM20 | 锁紧螺母2 | |
| n | 8 | 数量（螺丝孔） |
| M6 | 螺钉尺寸 | |
| MM | 0.615 kg * cm² | 质量惯性矩 |
| n | 8 | 螺钉数量 |
| na x ta | 45 ° | 分隔（螺丝孔） |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| caL | 1,800 N/µm | 轴向刚度 |
| ckL | 230 Nm/mrad | 倾斜刚度 |
| 1 µm | 轴向跳动 | |
| MA | 18 Nm | 螺母拧紧力矩 |
| 8,972 N | 轴向预紧力 | |
| 保持架 | TV | 塑料保持架 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA ZARF2068-L-TV-A轴承 | ￥2005.64元 | - | 53 |
| INA ZARF2068-TV轴承，货期2-3周 | ￥3831.48元 | - | 7 |
| INA ZARF2068-L-TV轴承，货期1-3周 | ￥4888.24元 | - | 625 |
