INA YRTS260-QW51轴承尺寸、参数、图纸、互换、价格
INA YRTS260-QW51轴承
更新日期：2025-03-13 20:12:54
市场价：￥48878.76元
销售价：电话咨询
库存：2套

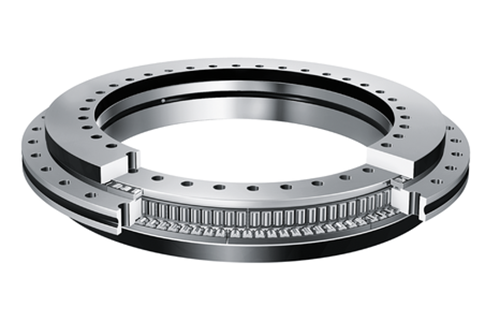

INA YRTS260-QW51轴承属于轴向/径向轴承 YRTS 系列，双向，螺钉安装，高转速。
前缀列表：【YRTS：高转速圆柱滚子与双向推力圆柱滚子组合轴承（转台轴承）】。后缀列表：【-QW51：未知代号】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
Y
R
T
S
2
6
0
-
Q
W
5
1
YRTS：高转速圆柱滚子与双向推力圆柱滚子组合轴承（转台轴承）
260：内径代号，内径：260 mm
-QW51：未知代号
YRTS：
高转速圆柱滚子与双向推力圆柱滚子组合轴承（转台轴承）
260：
内径代号，内径：260 mm
-QW51：
未知代号

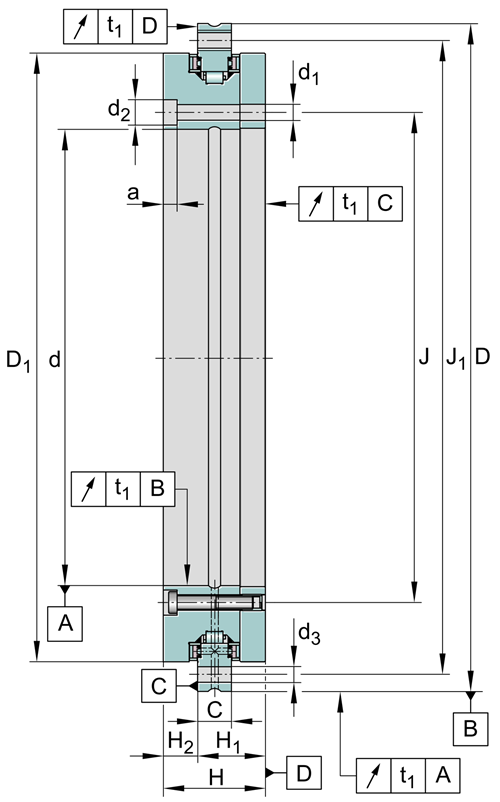

| 主要尺寸&性能数据 | ||
| d | 260 mm | 内径 |
| 0 mm | 内径上公差 | |
| -0.018 mm | 内径下公差 | |
| D | 385 mm | 外径 |
| 0 mm | 外径上公差 | |
| -0.02 mm | 外径下公差 | |
| H | 55 mm | 高度 |
| Cr | 110,000 N | 径向额定动载荷 |
| C0r | 305,000 N | 径向额定静载荷 |
| Ca | 173,000 N | 基本额定动载荷，轴向 |
| C0a | 1,050,000 N | 基本额定静载荷，轴向 |
| nG | 910 1/min | 极限转速 |
| 18.507 kg | 重量 | |
| 尺寸参数 | ||
| H1 | 36.5 mm | 接触面外圈高度 |
| 0.05 mm | 接触面外圆高度H1上公差 | |
| -0.07 mm | 接触面外圆高度H1下公差 | |
| H2 | 18.5 mm | 接触面外圈高度 |
| D1 max | 347 mm | 内圈最大外径 |
| C | 18 mm | 外圈宽度 |
| 安装参数 | ||
| J | 280 mm | 内圈固定孔节圆直径 |
| J1 | 365 mm | 外圈固定孔节圆直径 |
| d1 | 9.3 mm | 内圈固定孔直径 |
| d2 | 15 mm | 固定孔的沉头孔径 |
| a | 8.2 mm | 固定孔的沉头孔深度 |
| 34 | 内圈固定孔数量 | |
| d3 | 9.3 mm | 外圈固定孔直径 |
| 33 | 外圈固定孔数量 | |
| n | 36 | 倾斜量 |
| t | 10 ° | 倾斜分离角 |
| G | M12 | 螺纹抽汽孔 |
| 3 | 螺纹抽汽孔数量 | |
| MA | 34 Nm | 螺钉拧紧力矩 |
| 2 | 固定螺钉的数量 | |
| t1 | 6 µm | 轴向和径向跳动，测量标准；在安装的轴承上测量，具有理想的相邻结构。 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| caL | 5,400 N/µm | 轴承轴向刚度 |
| crL | 1,600 N/µm | 轴承径向刚度 |
| ckL | 67,000 Nm/mrad | 轴承倾斜刚度 |
| caL | 16,800 N/µm | 滚动元件组的轴向刚度 |
| crL | 5,800 N/µm | 滚动元件组的径向刚度 |
| ckL | 201,000 Nm/mrad | 滚动元件组的倾斜刚度 |
| Mm | 1,422 kg * cm² | 旋转外圈的质量惯性矩 |
| Mm | 2,074 kg * cm² | 旋转内圈的质量惯性矩 |
