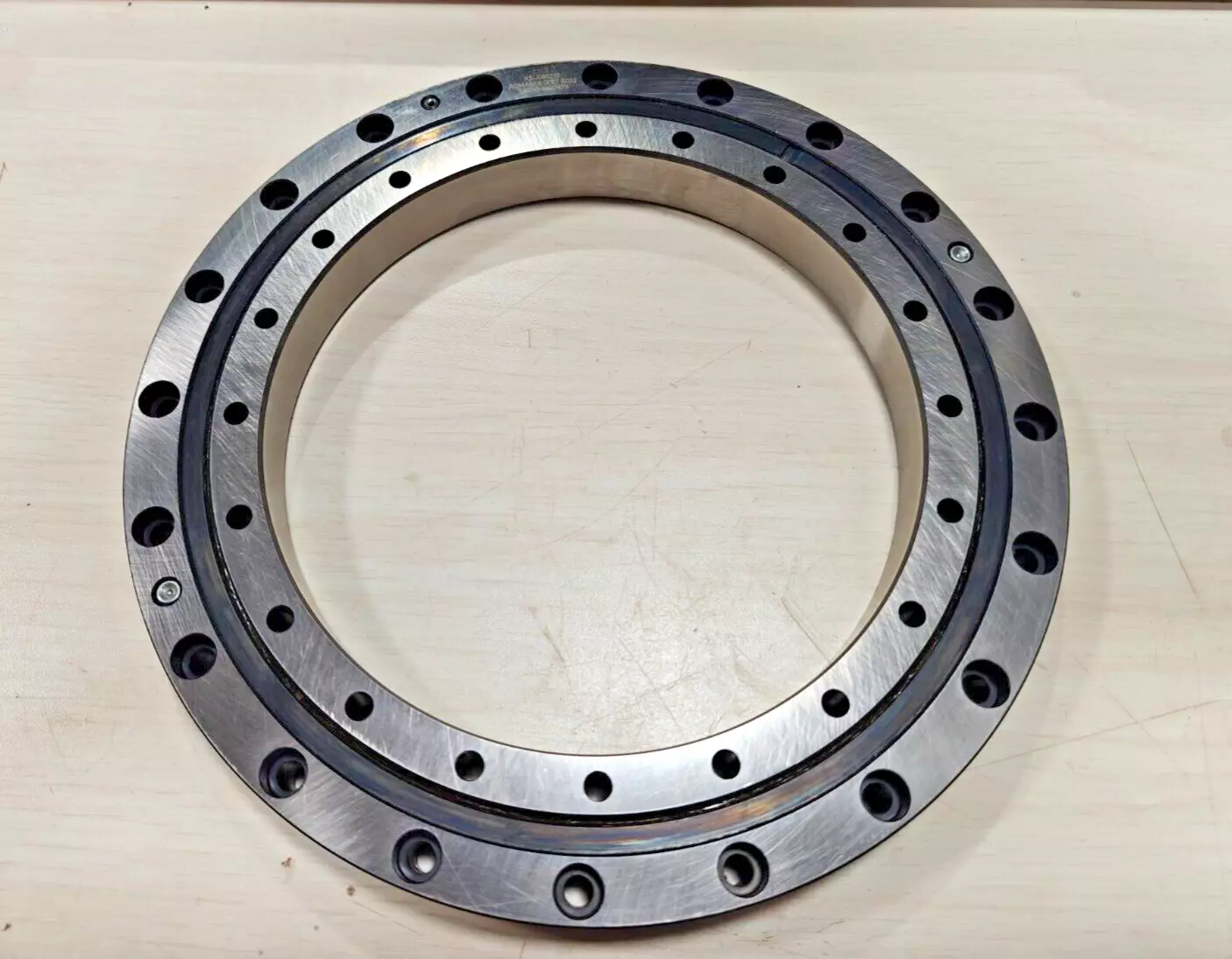

INA XSU080218轴承属于交叉滚子轴承标准 08 系列，无齿轮齿，两侧带片状密封件。
前缀列表：【XSU：无齿轮的交叉滚子回转支承轴承，两侧有层状密封，内外圈安装孔均为沉头通孔】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
X
S
U
0
8
0
2
1
8
XSU：无齿轮的交叉滚子回转支承轴承，两侧有层状密封，内外圈安装孔均为沉头通孔
080218：与轴承尺寸有关的基本代号
XSU：
无齿轮的交叉滚子回转支承轴承，两侧有层状密封，内外圈安装孔均为沉头通孔
080218：
与轴承尺寸有关的基本代号
| 主要尺寸&性能数据 | ||
| di | 180 mm | 孔径 |
| 0.025 | 内径上公差 | |
| 0 | 内径下公差 | |
| Da | 255 mm | 外径 |
| 0 | 外径上公差 | |
| -0.032 | 外径下公差 | |
| H | 25.4 mm | 高度 |
| 4.2 kg | 重量 | |
| 尺寸参数 | ||
| Di | 224 mm | 外圈内径 |
| ha | 24.8 mm | 带外圈 |
| La | 240 mm | 外圈固定孔节圆直径 |
| na | 20 | 外圈固定孔数 |
| da | 209 mm | 内圈外径 |
| hi | 24.8 mm | 单个环的高度 |
| dB | 6.8 mm | 固定孔 |
| dS | 11 mm | 固定孔的埋头孔径 |
| tS | 6.8 mm | 固定孔的埋头孔深度 |
| Li | 195 mm | 内圈固定孔节圆直径 |
| ni | 20 | 内圈固定孔数 |
| rgroove | 5 mm | 槽半径 |
| 0.01 mm | 旋转精度 A（与滚道有关） | |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 80 °C | 最高工作温度 |
| 计算因素 | ||
| Ca | 75,000 N | 基本额定动载荷，轴向 |
| Cr | 54,000 N | 径向额定动载荷（仅适用于径向载荷） |
| C0a | 310,000 N | 基本额定静载荷，轴向 |
| C0r | 151,000 N | 径向额定静载荷（仅适用于径向载荷） |
| nG | 175 1/min | 极限转速 |
| Fr zu. | 13,600 N | 螺钉最大径向载荷 |
