INA VU130225轴承尺寸、参数、图纸、互换、价格
V
U
1
3
0
2
2
5

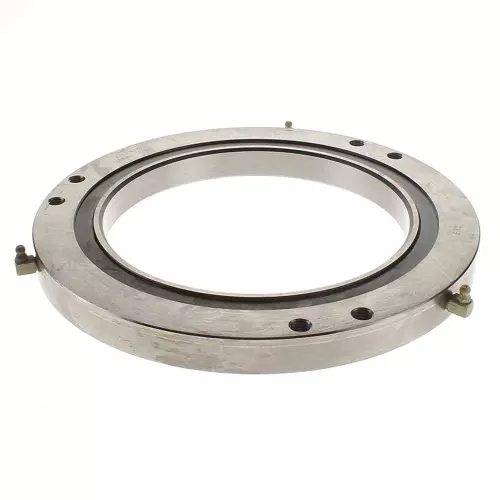

VU：无齿轮的四点接触球回转支承轴承，两侧密封，内外圈安装孔均为通孔
130225：与轴承尺寸有关的基本代号
VU：
无齿轮的四点接触球回转支承轴承，两侧密封，内外圈安装孔均为通孔
130225：
与轴承尺寸有关的基本代号
| 主要尺寸&性能数据 | ||
| di | 200 mm | 内圈内径 |
| 0 mm | 内圈内径下公差 | |
| 0.03 mm | 内圈内径上公差 | |
| H | 24 mm | 高度 |
| Da | 290 mm | 外径 |
| ha | 24 mm | 带外圈 |
| hi | 24 mm | 带内圈 |
| 0.02 | 最小正常径向游隙 | |
| 0.06 | 最大正常径向游隙 | |
| 0.05 | 最小正常轴向游隙 | |
| 0.16 | 最大正常轴向游隙 | |
| 5.46 kg | 重量 | |
| 尺寸参数 | ||
| Di | 237.6 mm | 外圈内径 |
| da | 213 mm | 内圈外径 |
| M12 | 胎面固定孔 | |
| La | 270 mm | 外圈固定孔节圆直径 |
| na | 6 | 外圈固定孔数 |
| Fr zul | 24,100 N | 螺钉最大径向载荷 |
| 工作温度 | ||
| Tmin | -25 °C | 最低工作温度 |
| Tmax | 80 °C | 最高工作温度 |
| 计算因素 | ||
| Ca | 48,000 N | 基本额定动载荷，轴向 |
| Cr | 43,500 N | 径向额定动载荷（仅适用于径向载荷） |
| C0r | 93,000 N | 径向额定静载荷（仅适用于径向载荷） |
| C0a | 203,000 N | 基本额定静载荷，轴向 |
