INA TME40-XL-N轴承尺寸、参数、图纸、互换、价格
INA TME40-XL-N轴承
更新日期：2025-03-17 19:24:16
市场价：￥372.19元
销售价：电话咨询
库存：32套

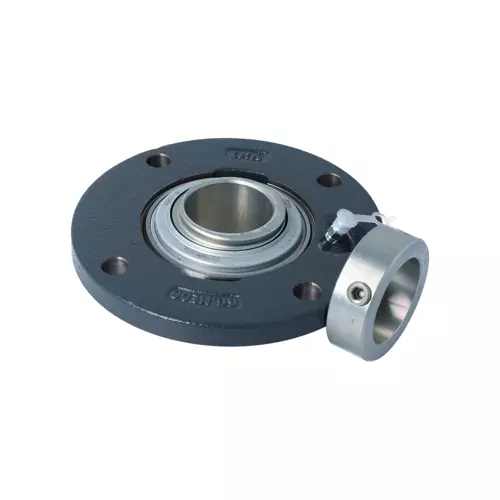

INA TME40-XL-N轴承属于法兰安装轴承座单元 TME..-XL-N 系列。
前缀列表：【T：两侧带KTT三层唇式密封（T型密封）的外球面球轴承座安装单元】【ME：四螺栓圆形法兰式轴承座】。后缀列表：【-XL：X-life 长寿命轴承标记】【-N：带端盖安装凹槽的铸铁轴承座】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
T
M
E
4
0
-
X
L
-
N
T：两侧带KTT三层唇式密封（T型密封）的外球面球轴承座安装单元
ME：四螺栓圆形法兰式轴承座
40：内径代号，内径：40 mm
-XL：X-life 长寿命轴承标记
-N：带端盖安装凹槽的铸铁轴承座
T：
两侧带KTT三层唇式密封（T型密封）的外球面球轴承座安装单元
ME：
四螺栓圆形法兰式轴承座
40：
内径代号，内径：40 mm
-XL：
X-life 长寿命轴承标记
-N：
带端盖安装凹槽的铸铁轴承座
| 主要尺寸&性能数据 | ||
| d | 40 mm | 内径 |
| H | 145 mm | 法兰高度 |
| B1 | 56.5 mm | 锁环总宽度 |
| U | 33.9 mm | 单元总高度 |
| Cr | 34,500 N | 径向额定动载荷 |
| C0r | 19,800 N | 径向额定静载荷 |
| Cur | 840 N | 径向极限疲劳载荷 |
| 1.74 kg | 重量 | |
| 尺寸参数 | ||
| A | 23 mm | 外壳高度 |
| A1 | 11.5 mm | 法兰厚度 |
| A2 | 1 mm | 滚道距离 |
| S | 2 mm | 倒角宽度 |
| Q | M6 | 连接螺纹润滑 |
| 安装参数 | ||
| J | 120 mm | 固定孔距 |
| J | 120 mm | 节圆直径（孔） |
| N | 11.5 mm | 固定孔 |
| Z | 100 mm | 套管直径 |
| h8 | 套管间隙直径 | |
| n | 4 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| GG.ME08-G | 外壳 | |
| GE40-XL-KTT-B | 轴承型号 | |
| KASK08 | 保护帽 | |
| 槽 | N | 带有端盖咬边槽的铸铁外壳 |
| 润滑油嘴 | NKA/M | 带再润滑接头组件 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA TME40轴承，货期7-10天 | ￥494.16元 | - | 3 |
| INA TME40 -N轴承，货期1-3周 | ￥593.92元 | - | 27 |
