INA PCF45-XL轴承尺寸、参数、图纸、互换、价格
INA PCF45-XL轴承
更新日期：2025-03-17 10:26:49
市场价：￥327.53元
销售价：电话咨询
库存：60套

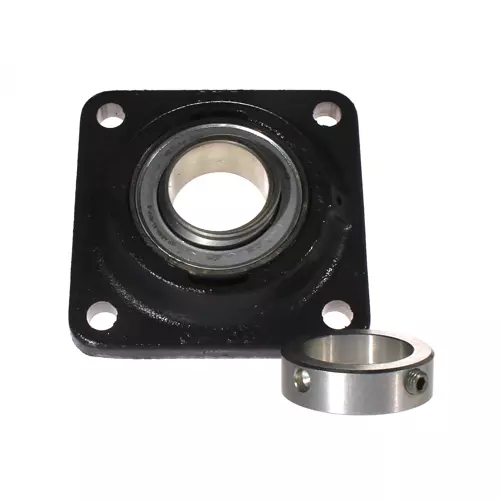

INA PCF45-XL轴承属于四螺栓法兰安装轴承座单元 PCF 系列，铸铁材质，带偏心锁环、P型密封件。
前缀列表：【P：两侧带 NPP 唇封（P密封）的外球面球轴承座安装单元】【CF：四螺栓方形法兰式轴承座】。后缀列表：【-XL：X-life 长寿命轴承标记】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
P
C
F
4
5
-
X
L
P：两侧带 NPP 唇封（P密封）的外球面球轴承座安装单元
CF：四螺栓方形法兰式轴承座
45：内径代号，内径：45 mm
-XL：X-life 长寿命轴承标记
P：
两侧带 NPP 唇封（P密封）的外球面球轴承座安装单元
CF：
四螺栓方形法兰式轴承座
45：
内径代号，内径：45 mm
-XL：
X-life 长寿命轴承标记
| 主要尺寸&性能数据 | ||
| d | 45 mm | 内径 |
| L | 137 mm | 法兰宽度 |
| U | 51.9 mm | 单元总高度 |
| Cr | 34,500 N | 径向额定动载荷 |
| C0r | 20,400 N | 径向额定静载荷 |
| Cur | 1,060 N | 径向极限疲劳载荷 |
| 2 kg | 重量 | |
| 尺寸参数 | ||
| A | 30.2 mm | 外壳高度 |
| A1 | 13 mm | 法兰厚度 |
| A2 | 19.2 mm | 滚道距离 |
| V | 116 mm | 壳体肩部直径 |
| Q | M6 | 连接螺纹润滑 |
| d3 | 63 mm | 偏心套外径 |
| 安装参数 | ||
| J | 105 mm | 固定孔距 |
| N | 14 mm | 固定孔 |
| n | 4 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| CF09 | 外壳 | |
| GRAE45-XL-NPP-B | 轴承型号 | |
