INA SX011836-A轴承尺寸、参数、图纸、互换、价格

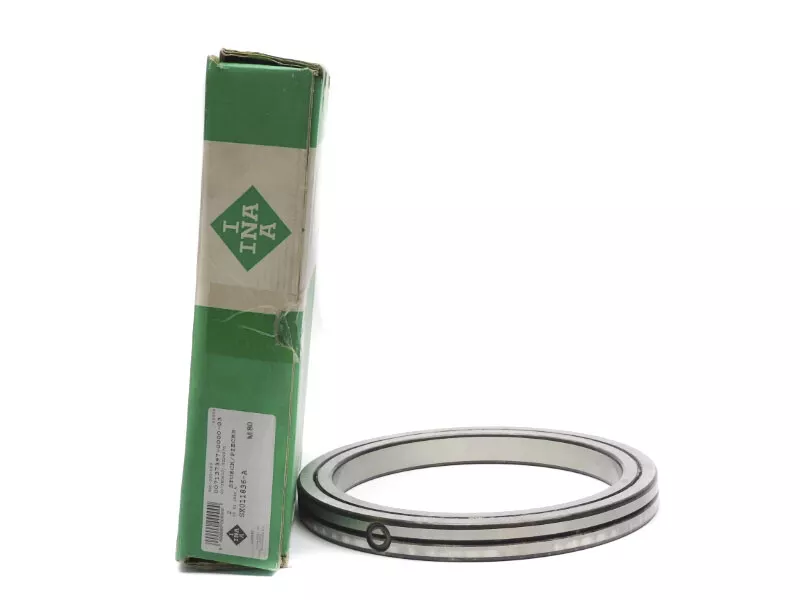

INA SX011836-A轴承
更新日期：2025-03-13 19:54:23
市场价：￥8851.1元
销售价：电话咨询
库存：100套
INA SX011836-A轴承属于符合 DIN 616 标准的 18 系列交叉滚子轴承。
前缀列表：【SX：交叉滚子轴承】。后缀列表：【-A：内部设计结构优化】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
S
X
0
1
1
8
3
6
-
A
SX：交叉滚子轴承
0118：交叉滚子轴承系列
36：内径：180 mm
-A：内部设计结构优化
SX：
交叉滚子轴承
0118：
交叉滚子轴承系列
36：
内径：180 mm
-A：
内部设计结构优化
| 主要尺寸&性能数据 | ||
| d1 | 180 mm | 孔径 |
| 0.004 | 内径上公差 | |
| -0.021 | 内径下公差 | |
| Da | 225 mm | 外径 |
| 0 | 外径上公差 | |
| -0.029 | 外径下公差 | |
| H | 22 mm | 装配式轴承高度 |
| hi | 22 mm | 内圈高度 |
| 0.1 | 宽度上公差 | |
| -0.1 | 宽度下公差 | |
| 2.22 kg | 重量 | |
| 尺寸参数 | ||
| Di | 202.8 mm | 外圈内径 |
| DM | 202 mm | 滚动体节圆直径 |
| da | 201.2 mm | 内圈外径 |
| h | 22 mm | 单个环的高度 |
| 0 | 单独内圈高度上公差 | |
| -0.025 | 单独内圈高度下公差 | |
| rmin | 1.1 mm | 倒角尺寸 |
| S | 2 mm | 润滑孔直径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 80 °C | 最高工作温度 |
| 计算因素 | ||
| 0.015 mm | 旋转精度，径向 | |
| 0.01 mm | 旋转精度，轴向 | |
| Sr min | 0.005 mm | 最小径向轴承游隙 |
| Sr max | 0.025 mm | 最大径向轴承游隙 |
| Sk min | 0.01 mm | 最小轴向倾斜游隙 |
| Sk max | 0.05 mm | 最大轴向倾斜游隙 |
| RLOmax | 0.005 mm | 低游隙：径向游隙 |
| RLOmax | 0.01 mm | 低游隙：预紧 |
| Ca | 98,000 N | 基本额定动载荷，轴向 |
| C0a | 360,000 N | 基本额定静载荷，轴向 |
| Cr | 70,000 N | 径向额定动载荷（仅适用于径向载荷） |
| C0r | 177,000 N | 径向额定静载荷（仅适用于径向载荷） |
| NG oil | 755 1/min | 极限转速-油润滑-正常游隙 |
| NG Grease | 375 1/min | 极限转速-脂润滑-正常游隙 |
| 61836 | 尺寸参数与 ISO 18 系列尺寸相同 | |
