INA YRTC100-XL轴承尺寸、参数、图纸、互换、价格

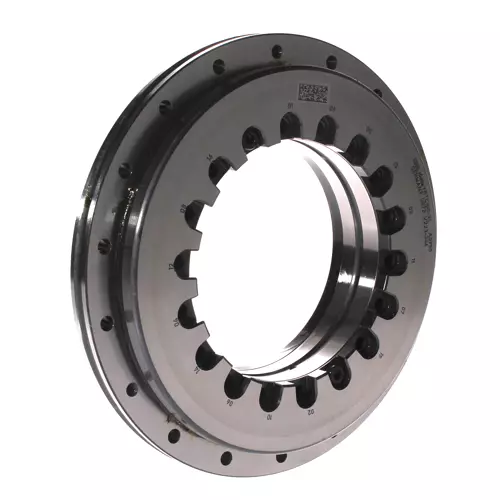

INA YRTC100-XL轴承
更新日期：2025-03-13 20:10:54
市场价：￥10536.59元
销售价：电话咨询
库存：31套
INA YRTC100-XL轴承属于轴向/径向轴承，双向，螺钉安装。
前缀列表：【YRTC：圆柱滚子与双向推力圆柱滚子组合轴承（转台轴承）】。后缀列表：【-XL：X-life 长寿命轴承标记】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
Y
R
T
C
1
0
0
-
X
L
YRTC：圆柱滚子与双向推力圆柱滚子组合轴承（转台轴承）
100：内径代号，内径：100 mm
-XL：X-life 长寿命轴承标记
YRTC：
圆柱滚子与双向推力圆柱滚子组合轴承（转台轴承）
100：
内径代号，内径：100 mm
-XL：
X-life 长寿命轴承标记
| 主要尺寸&性能数据 | ||
| d | 100 mm | 内径 |
| 0 mm | 内径上公差 | |
| -0.01 mm | 内径下公差 | |
| D | 185 mm | 外径 |
| 0 mm | 外径上公差 | |
| -0.02 mm | 外径下公差 | |
| H | 38 mm | 高度 |
| Cr | 49,500 N | 径向额定动载荷 |
| C0r | 88,000 N | 径向额定静载荷 |
| Ca | 105,000 N | 基本额定动载荷，轴向 |
| C0a | 455,000 N | 基本额定静载荷，轴向 |
| nG | 1,200 1/min | 极限转速 |
| MR | 2.5 Nm | 5 1/min时的轴承摩擦力矩 |
| 3.62 kg | 重量 | |
| 尺寸参数 | ||
| H1 | 25 mm | 接触面外圈高度 |
| 0.025 mm | 接触面外圆高度H1上公差 | |
| -0.025 mm | 接触面外圆高度H1下公差 | |
| H2 | 13 mm | 接触面外圈高度 |
| 0.02 mm | 接触面外圆高度H2上公差 | |
| -0.02 mm | 接触面外圆高度H2下公差 | |
| D1 max | 161 mm | 内圈最大外径 |
| C | 12 mm | 外圈宽度 |
| 安装参数 | ||
| J | 112 mm | 内圈固定孔节圆直径 |
| J1 | 170 mm | 外圈固定孔节圆直径 |
| d1 | 5.6 mm | 内圈固定孔直径 |
| d2 | 10 mm | 固定孔的埋头孔径 |
| a | 5.4 mm | 固定孔的埋头孔深度 |
| 16 | 内圈固定孔数量 | |
| d3 | 5.6 mm | 外圈固定孔直径 |
| 15 | 外圈固定孔数量 | |
| n | 18 | 倾斜量 |
| t | 20 ° | 倾斜分离角 |
| G | M5 | 螺纹抽汽孔 |
| 3 | 螺纹抽汽孔数量 | |
| MA | 8.5 Nm | 螺钉拧紧力矩 |
| 2 | 固定螺钉的数量 | |
| t1 | 3 µm | 轴向和径向跳动，测量标准；在安装的轴承上测量，具有理想的相邻结构。 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| caL | 2,650 N/µm | 轴承位置的轴向刚度 |
| crL | 2,250 N/µm | 轴承位置的径向刚度 |
| ckL | 7,500 Nm/mrad | 轴承位置的倾斜刚度 |
| caL | 8,700 N/µm | 滚动元件组的轴向刚度 |
| crL | 3,700 N/µm | 滚动元件组的径向刚度 |
| ckL | 23,500 Nm/mrad | 滚动元件组的倾斜刚度 |
