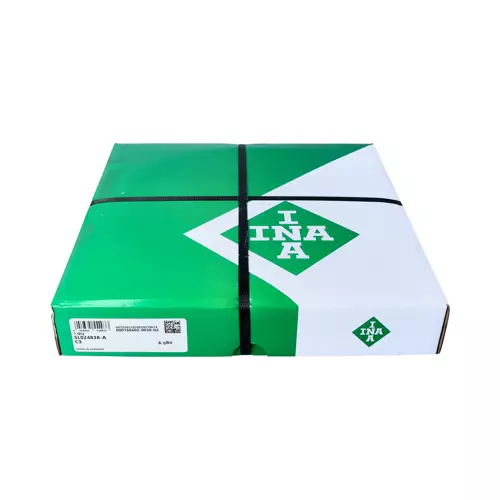

INA SL024838-A-C3轴承
更新日期：2025-02-28 13:24:37
市场价：￥9021.51元
销售价：电话咨询
库存：6套
INA SL024838-A-C3轴承属于圆柱滚子轴承 L02..-A 系列，满装圆柱滚子，双列，非定位轴承，外圈无挡边 （平滑），内圈带三挡边，SL02型。
前缀列表：【SL：满装圆柱滚子轴承】。后缀列表：【-A：内部结构设计改进】【-C3：C3 游隙（大于 CN 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
S
L
0
2
4
8
3
8
-
A
-
C
3
SL：满装圆柱滚子轴承
02：内部系列：02系列
48：尺寸系列：48系列
38：内径：190 mm
-A：内部结构设计改进
-C3：C3 游隙（大于 CN 游隙）
SL：
满装圆柱滚子轴承
02：
内部系列：02系列
48：
尺寸系列：48系列
38：
内径：190 mm
-A：
内部结构设计改进
-C3：
C3 游隙（大于 CN 游隙）
| 主要尺寸&性能数据 | ||
| d | 190 mm | 内径 |
| D | 240 mm | 外径 |
| B | 50 mm | 宽度 |
| Cr | 310,000 N | 径向额定动载荷 |
| C0r | 730,000 N | 径向额定静载荷 |
| Cur | 82,000 N | 径向极限疲劳载荷 |
| nG | 1,480 1/min | 极限转速 |
| nϑr | 1,030 1/min | 参考转速 |
| 5.114 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| s | 4 mm | 轴向位移 |
| C | 25 mm | 到润滑孔的距离 |
| d1 max | 207.6 mm | 内圈最大挡边直径 |
| E | 225 mm | 外圈滚道直径 |
| 安装参数 | ||
| dc min | 208 mm | 最小轴肩 |
| da min | 207.6 mm | 轴肩最小直径 |
| De min | 225 mm | 最小壳体肩部直径 |
| ra max | 1.5 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| NNCL4838V | 轴承型号 DIN5412 | |
| 设计 | A | A 型 |
| 径向游隙 | CN | CN 游隙（普通游隙） |
| 公差等级 | PN | 普通精度（PN） |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA SL024838-A轴承 | ￥5279.16元 | - | 3 |
| INA SL024838 -C3轴承 | ￥7382.24元 | - | 12 |
| INA SL024838轴承 | ￥8113.04元 | - | 5 |
